一、產品特點

?DC12-24V供電;

?1路(4-20mA/0-10V )12位AD模擬量輸出;

?量程范圍為0-200A/300A。

二、產品功能

JY-DIN-AC200A/300A交流電流變送器是組合電流互感器、電流變送器于一體的新一代交流電流變送器，它可以直接將被測主回路交流電流轉換成按線性比例輸出的DC4～20mA(通過250Ω 電阻轉換DC 1～5V或通過500Ω電阻 轉換DC2～10V)恒流環標準信號，連續輸送到接收裝置(計算機或顯示儀表)。交流電流變送器單匝穿孔穿芯式結構，使用時無需改動測量主回路，便于現場連接，原副邊高度絕緣隔離，兩線制輸出接線，輔助工作電源+24V與輸出信號線DC4～20mA共用. 交流電流變送器具有精度高，體積小、功耗小、頻響寬、抗干擾功能。電流變送器用于測量電網中波形畸變較嚴重的信號，也可以測量方波，三角波等非正弦波形。

三、產品型號

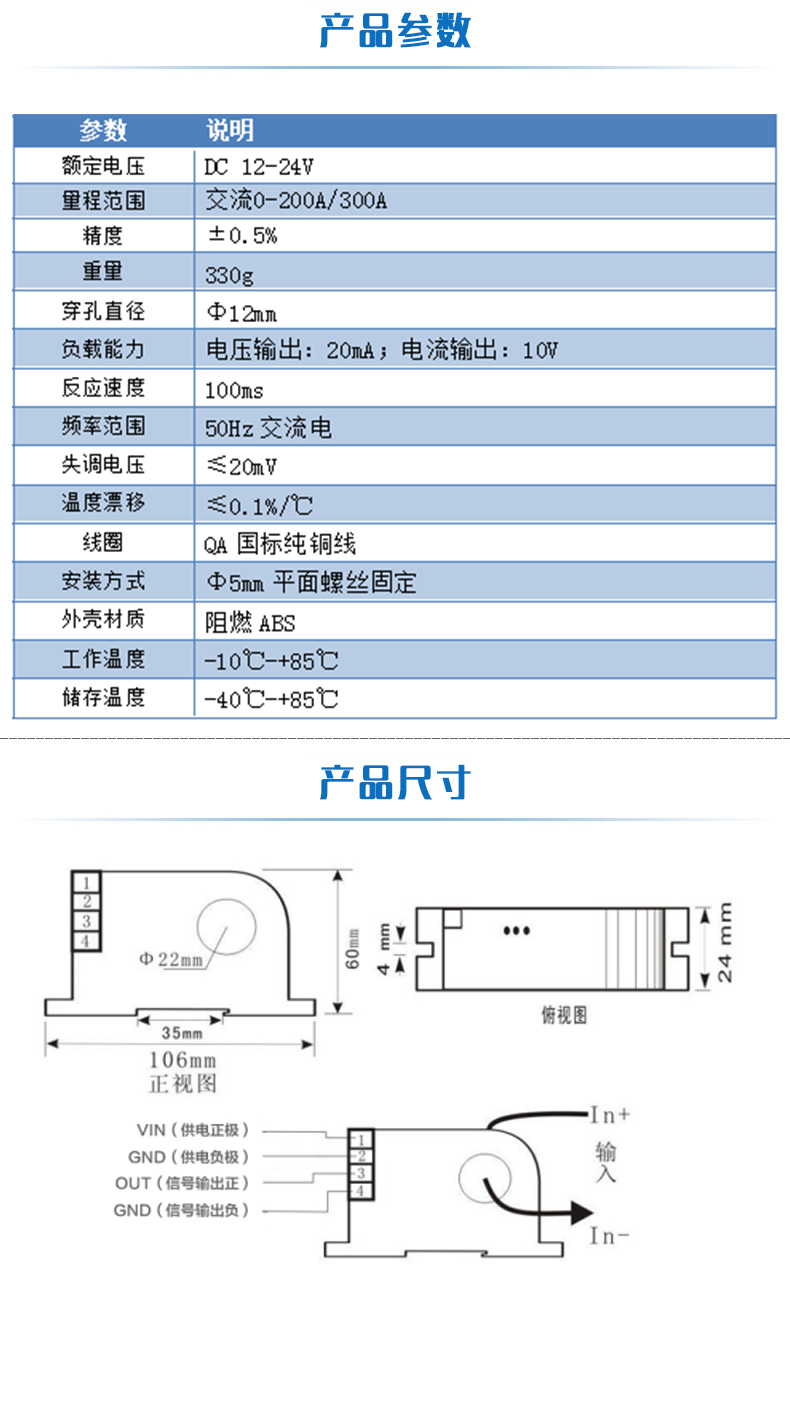

四、主要參數

五、引腳說明

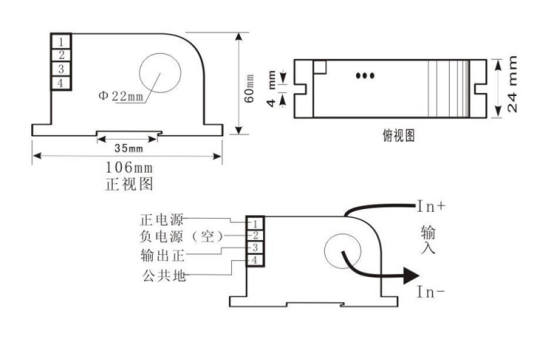

六、外殼尺寸

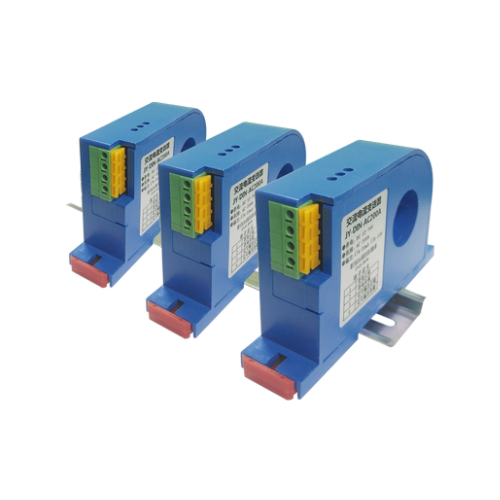

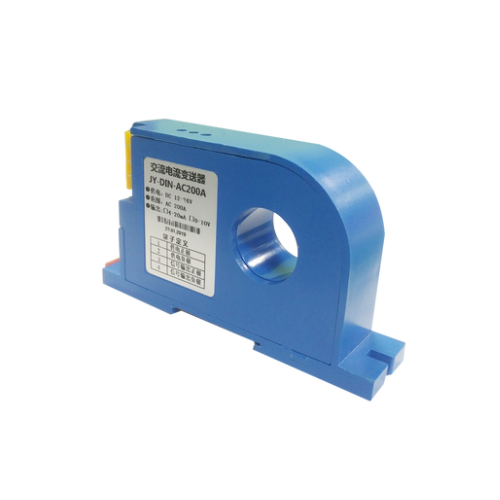

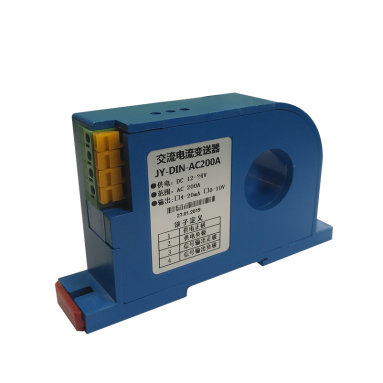

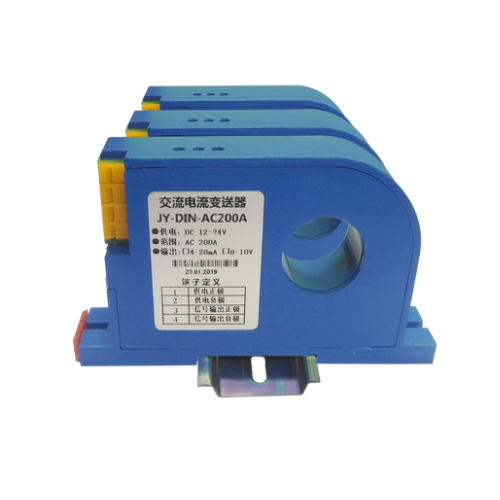

七、實物圖

八、使用注意事項

1、使用前，請仔細閱讀產品說明書，如有疑問，請與公司技術支持或售后服務人員聯系;

2、請不要將產品安裝在危險區域使用，產品工作電源為直流電源，嚴禁使用220V交流電源為產品作為工作電源;

3、NC端口懸空即可，不可私自連接信號線;

4、嚴禁私自拆裝產品，防止產品失效或發生故障。
