DAM系列產品232接口說明及常見問題

1、DAM系列設備RS232接口常見有如下三種：

DB9母頭：

端子接線：

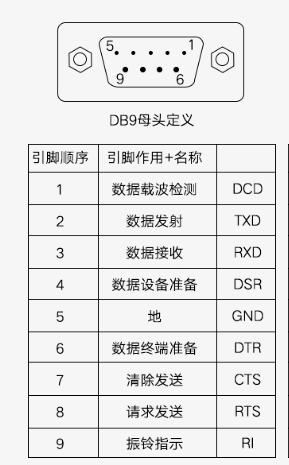

DB9頭接口引腳定義如下：

232端子引腳定義為：

注意：端子接線是，232的5腳GND必須接上。

2、電腦連接

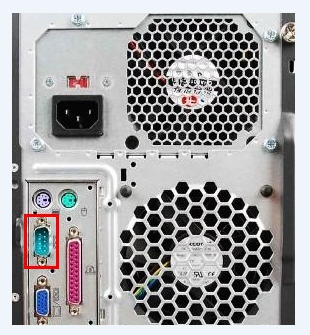

用戶電腦連接通訊時，需要查看電腦上是否有DB9232公頭接口，如圖所示：

如果沒有，需要使用232轉USB轉換器。使用轉換器時，需要在電腦端安裝USB驅動，具體驅動文件需要聯系轉換器廠家獲取，或者使用驅動大師、驅動精靈等軟件來識別安裝。

3、如何查看當前電腦的串口號

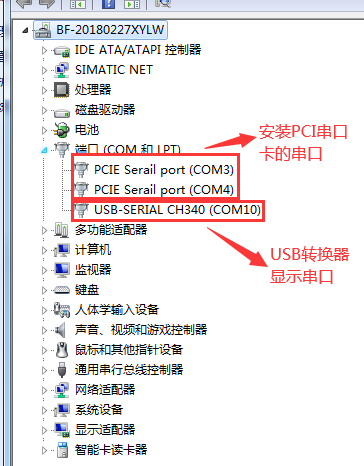

右鍵點擊，選擇【屬性】，然后點擊，在【端口】中查看，如下圖所示：

4、設備通訊連接

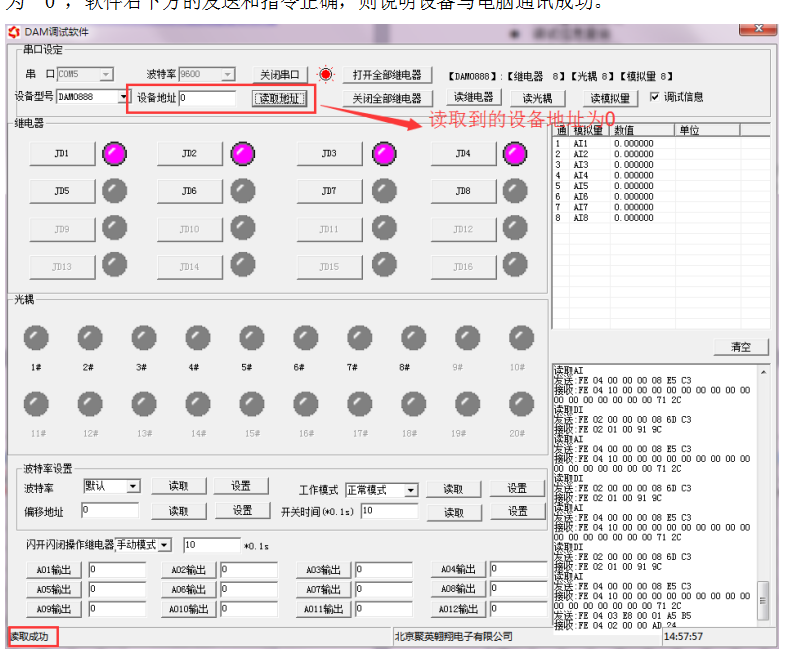

確定好端口號后，打開DAM調試軟件，選擇對應串口號，選擇設備型號，輸入默認設備地址，打開串口即可通訊測試，如下圖所示：

5、通訊不成功表現

軟件讀取參數提示讀取失敗，此時第一需檢測串口線或者串口轉USB轉接線是否正常。

6、如何測試串口線和RS232轉USB線是否正常

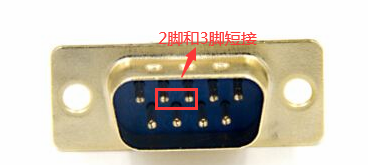

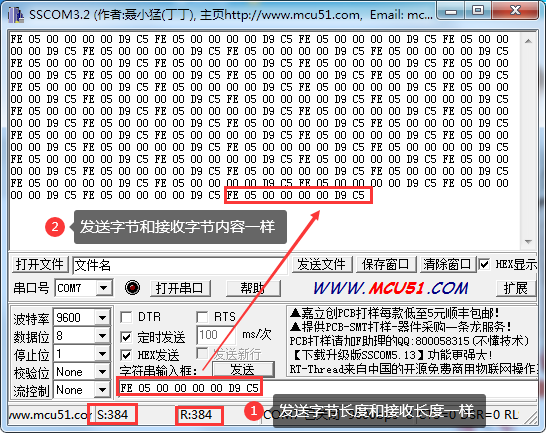

在電腦端打開串口助手，任意發送數據，弱串口線正常，則發送與接收數據內容一樣，長度一樣，如圖所示：
