?DC7-30V寬壓供電;AC220V;AC380V
?電源接口采用防反接、自恢復保險、瞬態抑制二極管多重保護
?通訊接口支持2路RS485，其中一路帶光電隔離;
?同時支持多種協議，Modbus RTU/TCP/ASCLL協議;
?通信波特率：2400,4800,9600,19200,38400,115200(可以通過軟件修改，默認9600);
?3路交流電壓采集;3路交流電流采集(需配電流互感器)。
?有功功率，無功功率，視在功率，功率因數累積電量，頻率等電參數輸出。
?3路交流電壓采集;
?3路交流電流采集;
?用電量統計;
?功率因數計算;
?有功功率、無功功率、視在功率顯示：
?支持波特率：2400,4800,9600,19200,38400,115200(可以通過軟件修改，默認9600);
型號 | modbus | RS485 | 交流電壓 | 交流電流 |
DAMAC0303-485 | ● | ● | 3 | 3 |
DAMAC0606-485 | ● | ● | 6 | 6 |

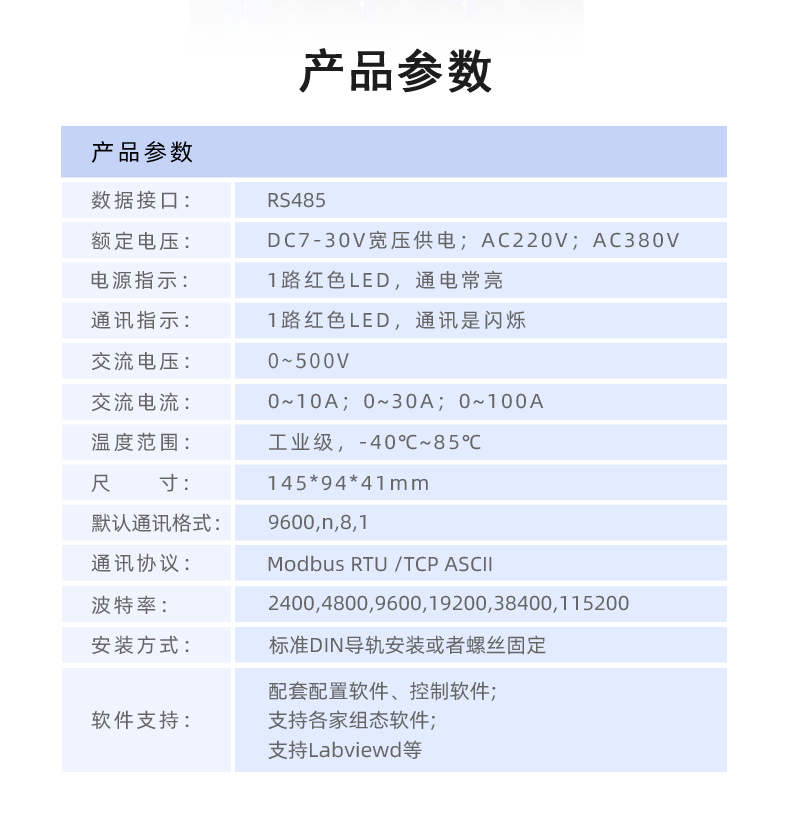

參數 | 說明 |
數據接口 | RS485 |
額定電壓 | DC7-30V寬壓供電；AC220V；AC380V |
電源指示 | 1路紅色LED指示，通電常亮 |
通訊指示 | 1路紅色LED，通訊時閃爍 |
信號輸入指示 | 紅色LED指示，輸入常亮 |
交流電壓 | 0~500V |
交流電流 | 0~10A；0~30A；0~100A |
采集精度 | ±0.5% |
溫度范圍 | 工業級，-40℃～85℃ |

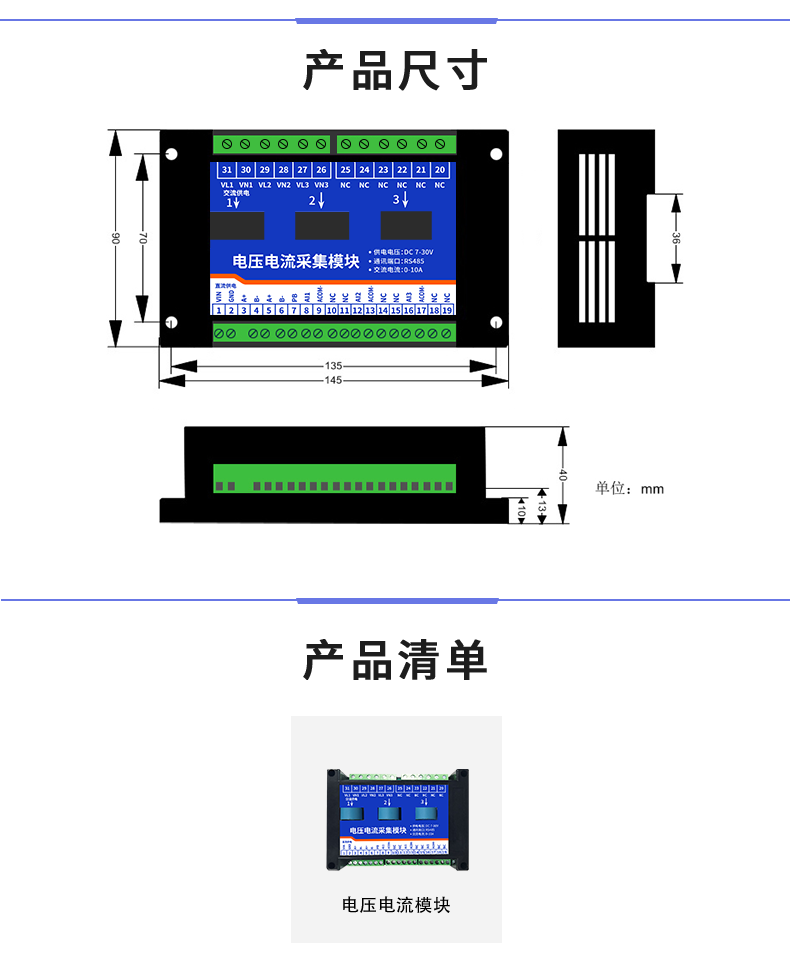

尺寸 | 145*94*41mm |
重量 | 150g |
默認通訊格式 | 9600,n,8,1 |
通訊協議 | Modbus RTU/TCP/ASCLL |
波特率 | 2400,4800,9600,19200,38400，115200 |
軟件支持 | 配套配置軟件、控制軟件； |
安裝方式 | 標準DIN導軌安裝或者螺絲固定 |
圖片上分別為外接互感器和板載互感器兩種
功能 | 序號 | 引腳 | 說明 |
供電DC 7-30V | 1 | VIN | 電源正極 |
2 | GND | 電源負極 | |
通訊接口 | 3 | A+ | 485 A+接線引腳 |
4 | B- | 485 B-接線引腳 | |
5 | A+ | 隔離485 A+接線引腳 | |
6 | B- | 隔離485 B-接線引腳 | |
7 | PB | 隔離485屏蔽線 | |
外部互感器接線口 | 8 | 互感器1 | 第1路互感器輸入，不分線序 |
9 | |||
12 | 互感器2 | 第2路互感器輸入，不分線序 | |
13 | |||
16 | 互感器3 | 第3路互感器輸入，不分線序 | |
17 | |||
交流電壓采集接線口 | 31 | 電壓1 | 第1路電壓輸入，不分線序 |
30 | |||
29 | 電壓2 | 第2路電壓輸入，不分線序 | |
28 | |||
27 | 電壓3 | 第3路電壓輸入，不分線序 | |
26 | |||
| 交流采集1 | 交流采集1 | 需按照交流方向串入互感器中 |
| 交流采集2 | 交流采集2 | 需按照交流方向串入互感器中 |
| 交流采集3 | 交流采集3 | 需按照交流方向串入互感器中 |
電腦自帶的串口一般是RS232，需要配232-485轉換器(工業環境建議使用有源帶隔離的轉換器)，轉換后RS485為A、B兩線，A接板上A端子，B接板上B端子，485屏蔽可以接GND。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構。
軟件下載鏈接地址：http://www.yjxtulyn.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar
JYDAM調試軟件：
工具欄 | 說明 |
l 串口/網絡通訊方式選擇； l 端口號/TCP地址選擇； l 設置AI/DI/DO讀取刷新時間。 | |
l 操作DO通道； l 選擇DO模式； l 設置動作時間。 | |
l 查看DI輸入狀態； l 讀取DI狀態生成查詢指令； l 設置DI/DO通道名稱。 | |
l 顯示4-20ma/0-10v/0-5v實時數據/曲線； l 顯示PT100/K型熱電偶/DS18B20溫度數據/曲線； l 顯示實時采集時間； l 設置AI/溫度通道名稱； l 設置AI通道量程轉換及顯示單位； l 手動導出excel表格數據； l 手動保存數據曲線。 | |
l 設置AO輸出； l 生成AO多通道輸出指令。 | |
l 顯示當前設備AI/DI/DO通道數量信息； l 設置波特率； l 設置偏移地址； l 設置工作模式； l 設置AI/DI/DO自動回傳； l 設置DO掉電記憶。 | |
指令區域 | l 生成AI/DI/DO/AO/參數設置等指令。 |
調試區域 | l 用戶自定義發送指令測試。 |
① 選擇設備當前串口號(IP地址填寫IP);
② 選擇默認波特率9600;
③ 打開端口：
④ 右側有接收指令，可控制繼電器即通訊成功。
① 選擇模擬量輸入;
② 下方可以直接查看數據大小和實時曲線。
AI1 | AI7 | 有功功率 | |
AI2 | AI8 | 無功功率 | |
AI3 | AI9 | 視在功率 | |
AI4 | AI10 | 功率因數 | |
AI5 | AI11 | ||
AI6 | AI12 | 頻率 |
1.1、設備地址的介紹
DAM系列設備地址默認為1，使用廣播地址為254進行通訊，用0無法通訊。
設備地址=偏移地址。
1.2、設備地址的讀取
設備正常通訊后，初始設備地址寫入254，然后點擊軟件上方“配置參數”即可讀到設備的當前地址。
1.3、偏移地址的設定與讀取
點擊JYDAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。
點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。
本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。
Modbus協議說明書下載鏈接地址：
http://www.yjxtulyn.cn.cn/software/software/Modbus%20POLL軟件及使用教程.rar
線圈寄存器地址表：
寄存器名稱 | 數據類型 | 寄存器地址 | 說明 | |
模擬量輸入 | ||||
交流電壓1 | 模擬量 4號指令 | u16 | 40001 |
真實值= 讀取值/100 22015代表220.15 |
交流電壓2 | u16 | 40002 | ||
交流電壓3 | u16 | 40003 | ||
交流電流1 | u16 | 40004 | ||
交流電流2 | u16 | 40005 | ||
交流電流3 | u16 | 40006 | ||
有功功率 | u16 | 40007 | 真實值=讀取值 | |
無功功率 | u16 | 40008 | 真實值=讀取值 | |
視在功率 | u16 | 40009 | 真實值=讀取值 | |
功率因數 | u16 | 40010 | 真實值=讀取值/1000；854代表0.854 | |
累積電量 | u16 | 40011 | 真實值=讀取值 單位W.h | |
頻率 | u16 | 40012 | 50代表50Hz；60代表60Hz | |
交流電壓1 | FloatABCD | 40051 |
Float 類型數據，字節順序ABCD 真實值 = 讀取值 | |
交流電壓2 | FloatABCD | 40053 | ||
交流電壓3 | FloatABCD | 40055 | ||
交流電流1 | FloatABCD | 40057 | ||
交流電流2 | FloatABCD | 40059 | ||
交流電流3 | FloatABCD | 40061 | ||
有功功率 | FloatABCD | 40063 | ||
無功功率 | FloatABCD | 40065 | ||
視在功率 | FloatABCD | 40067 | ||
功率因數 | FloatABCD | 40069 | ||
累積電量 | FloatABCD | 40071 | ||
頻率 | FloatABCD | 40073 | ||
配置參數 | ||||
修正系數1 |
保持 寄存器
| floatABCD | 30101 | 第1路輸入電壓=采集值*修正系數1 |
修正系數2 | floatABCD | 30103 | 第2路輸入電壓=采集值*修正系數2 | |
修正系數3 | floatABCD | 30105 | 第3路輸入電壓=采集值*修正系數3 | |
修正系數4 | floatABCD | 30107 | 第1路輸入電流=采集值*修正系數7 | |
修正系數5 | floatABCD | 30109 | 第2路輸入電流=采集值*修正系數8 | |
修正系數6 | floatABCD | 30111 | 第3路輸入電流=采集值*修正系數9 | |
通信波特率 | u16 | 31001 | 見下表波特率數值對應表，默認為0，支持0-6，該寄存器決定RS485的通信波特率 | |
通信波特率2 | u16 | 31002 | 見下表波特率數值對應表，默認為0，支持0-6，該寄存器決定隔離RS485的通信波特率 | |
偏移地址 | u16 | 31003 | 設備地址=偏移地址 | |
電流采集電阻 如不用無需配置 | u16 | 31004 | 0： 100Ω 1： 50Ω 2: 20Ω 3: 10Ω | |
電流匝數比 如不用無需配置 | u16 | 31005 | 0： 1000:1 1： 500:1 2： 300:1 3: 100:1 | |
工作模式 如不用無需配置 | u16 | 31006 | 0： 三相采集 1： 單相采集 | |
備注：
①：Modbus設備指令支持下列Modbus地址：
00001至09999是離散輸出(線圈)
10001至19999是離散輸入(觸點)
30001至39999是輸入寄存器(通常是模擬量輸入)
40001至49999是保持寄存器(通常存儲設備配置信息)
采用5位碼格式，第一個字符決定寄存器類型，其余4個字符代表地址。地址1從0開始，如00001對應0000。
②：波特率數值對應表
數值 | 波特率 |
0 | 9600 |
1 | 2400 |
2 | 4800 |
3 | 9600 |
4 | 19200 |
5 | 38400 |
6 | 115200 |
指令可通過“聚英翱翔DAM調試軟件”，勾選調試信息來獲取。
指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus協議生成，對于繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作。
4.1、模擬量查詢
查詢第一路交流電壓
獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.01
發送碼：FE 04 00 00 00 01 25 C5
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04指令 | 查詢輸入寄存器指令 |
00 00 | 起始地址 | 要查詢的第一路模擬量寄存器地址 |
00 01 | 查詢數量 | 要查詢的模擬量數量 |
25 C5 | CRC16 |
模擬返回信息：
返回碼：FE 04 02 00 00 AD 24
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04指令 | 返回指令：如果查詢錯誤，返回0x82 |
02 | 字節數 | 返回狀態信息的所有字節數 |
00 00 | 查詢的AD字 | 0x56FA，即十進制22266，為查詢的模擬量AD字的值,實際值是222.66 |
AD 24 | CRC16 |
查詢1~12路模擬量
發送碼：FE 04 00 00 00 0C E4 00
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04指令 | 查詢輸入寄存器指令 |
00 00 | 起始地址 | 要查詢的模擬量寄存器地址 |
00 0C | 查詢數量 | 要查詢的模擬量數量 |
E4 00 | CRC16 |
模擬返回信息：
返回碼：FE 04 18 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 81 60
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04指令 | 返回指令：如果查詢錯誤，返回0x82 |
18 | 字節數 | 返回狀態信息的所有字節數 |
00 00 | 交流電壓1 真實值= 讀取值/100 | |
00 00 | 交流電壓2 真實值= 讀取值/100 | |
00 00 | 交流電壓3 真實值= 讀取值/100 | |
00 00 | 交流電流1 真實值= 讀取值/100 | |
00 00 | 交流電流2 真實值= 讀取值/100 | |
00 00 | 交流電流3 真實值= 讀取值/100 | |
00 00 | 有功功率 真實值=讀取值 | |
00 00 | 無功功率 真實值=讀取值 | |
00 00 | 視在功率 真實值=讀取值 | |
00 00 | 功率因數 真實值=讀取值/1000；854代表0.854 | |
00 00 | 累積電量 真實值=讀取值 單位W.h | |
00 00 | 頻率 50代表50Hz；60代表60Hz | |
81 60 | CRC16 |
查詢累積電量(float類型)
發送碼：FE 04 00 46 00 02 84 11
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04指令 | 查詢輸入寄存器指令 |
00 46 | 起始地址 | 要查詢累積電量（float類型）的寄存器地址 |
00 02 | 查詢數量 | 要查詢的模擬量數量 |
84 11 | CRC16 |
模擬返回信息：
返回碼：FE 04 04 47 BF 68 00 FE 1B
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04指令 | 查詢輸入寄存器指令 |
00 46 | 起始地址 | 要查詢累積電量（float類型）的寄存器地址 |
00 02 | 查詢數量 | 要查詢的模擬量數量 |
84 11 | CRC16 |
4.2、配置修正系數
配置修正系數1(float類型)
發送碼：FE 10 00 64 00 02 04 3F 99 99 9A F1 63
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10指令 | 寫多個寄存器的功能碼 |
00 64 | 起始地址 | 配置的寄存器起始地址 |
00 02 | 查詢數量 | 要配置的數量 |
04 | 字節數量 | 數據字節數量 |
3F 99 99 9A | 數據 | 3F 99 99 9A代表1.2，即修正系數1為1.2 第1路輸入電壓=采集值*1.2； 如第一路采集值為200，則最終第一路輸入的電壓=200*1.2=240 |
F1 63 | CRC16 |
模擬返回信息：
返回碼：FE 10 00 64 00 02 14 18
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10指令 | 寫多個寄存器的功能碼 |
00 64 | 起始地址 | 配置的寄存器起始地址 |
00 02 | 查詢數量 | 要配置的數量 |
14 18 | CRC16 |
1、電量顯示為負數，功率不顯示
將互感器線圈的線，調換方向穿入，此問題由電流方向錯誤引起的
2、電壓電流數據不能讀取
讀取地址是否讀到的是實際設備地址，調試信息欄內是否有返回指令，返回指令是否正確，如果讀取地址失敗，沒有返回指令或返回指令異常，檢查通訊線和通訊轉換器
3、485總線上掛有多個設備時，每個設備地址不能一樣，不能使用廣播地址254來進行通訊。
廣播地址在總線上只有一個設備時可以使用，大于1個設備時請以撥碼開關區分地址來控制，否則會因為模塊在通信數據的判斷不同步上導致指令無法正確執行。
