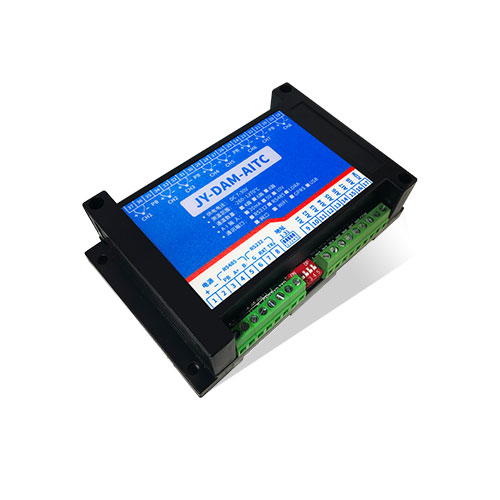

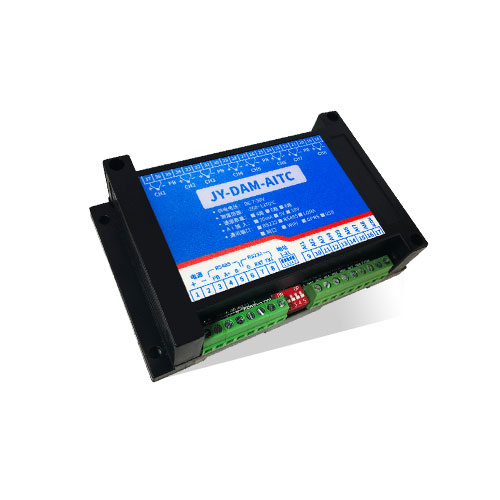

一、產品特點

• DC7-30V寬壓供電；
• RS485通訊隔離；
• 通訊接口支持RS232、RS485；
• 支持標準modbus協議，同時支持RTU格式；
• 可以設置0-255個設備地址，通過軟件設置。

二、產品功能

• 8路K型熱電偶采集通道，24位AD；
• 8路12位分辨率模擬量電壓輸入；
• 支持波特率：2400,4800,9600,19200,38400（可以通過軟件修改，默認9600）。

三、產品選型

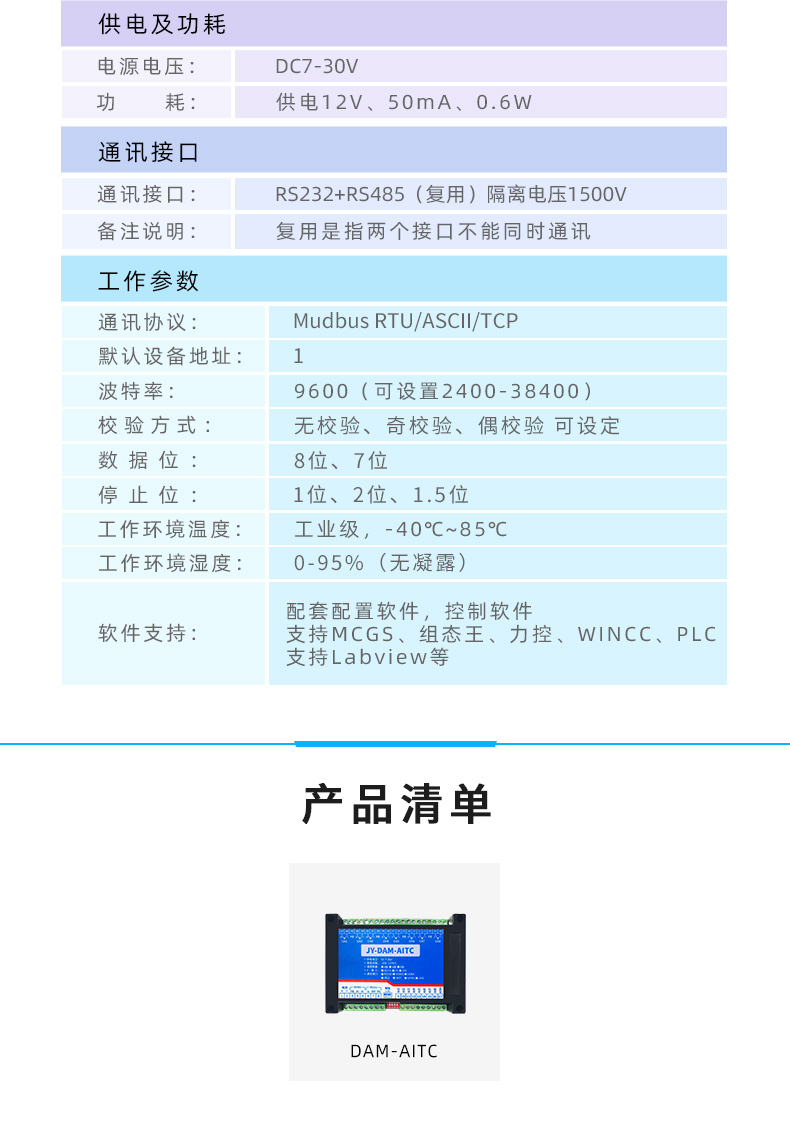

四、主要參數

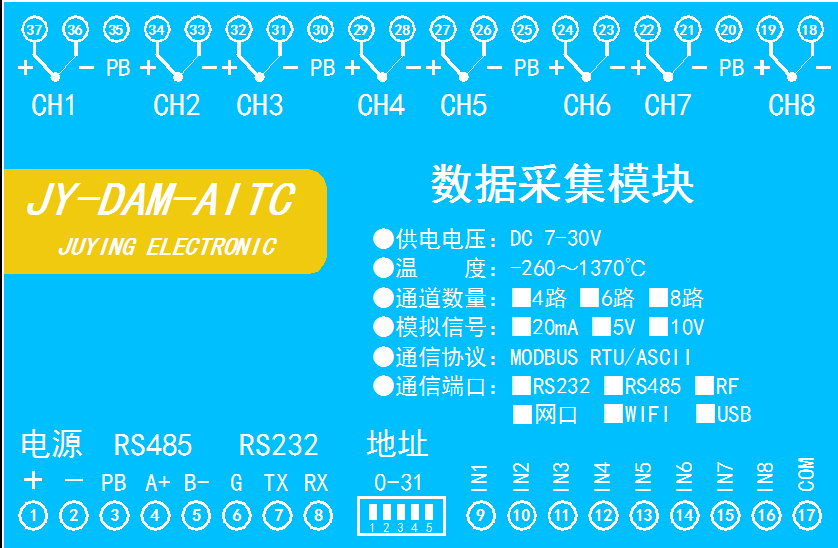

五、接口說明

六、通訊接線說明

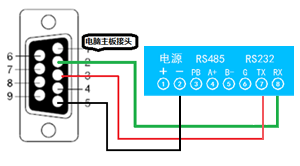

1、RS232接線圖

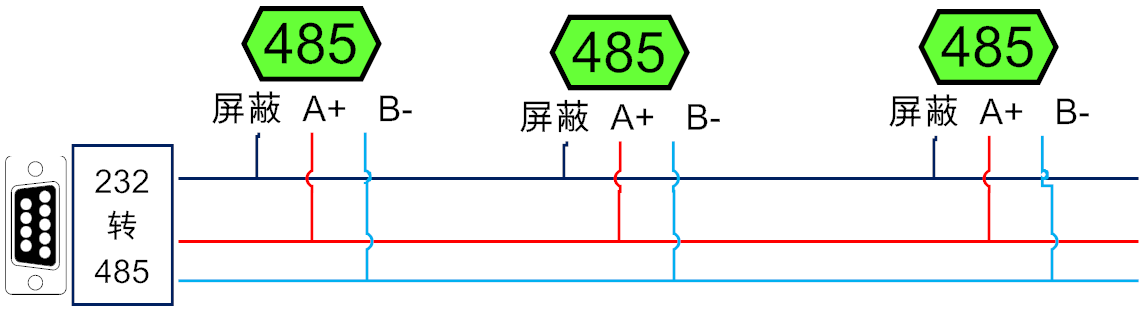

2、RS485級聯接線方式

電腦自帶的串口一般是RS232，需要配232-485轉換器（工業環境建議使用有源帶隔離的轉換器），轉換后RS485為A、B兩線，A接板上A端子，B接板上B端子，485屏蔽可以接GND。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構。

七、輸入輸出接線

1、熱電偶傳感器接線

K型熱電偶接線方式

2、模擬量接線示意圖

下圖中的電源部分為傳感器供電，IN1-IN6接傳感器信號正，COM為傳感器信號負，

設備采集到的AI數據與實際輸入值之間的關系：

實際值=返回值*0.001

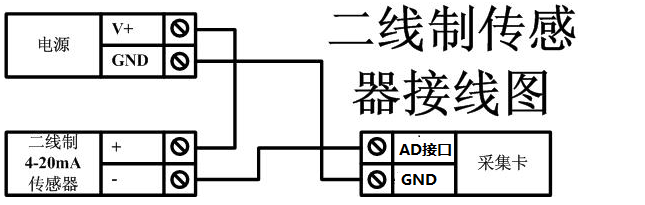

二線制：

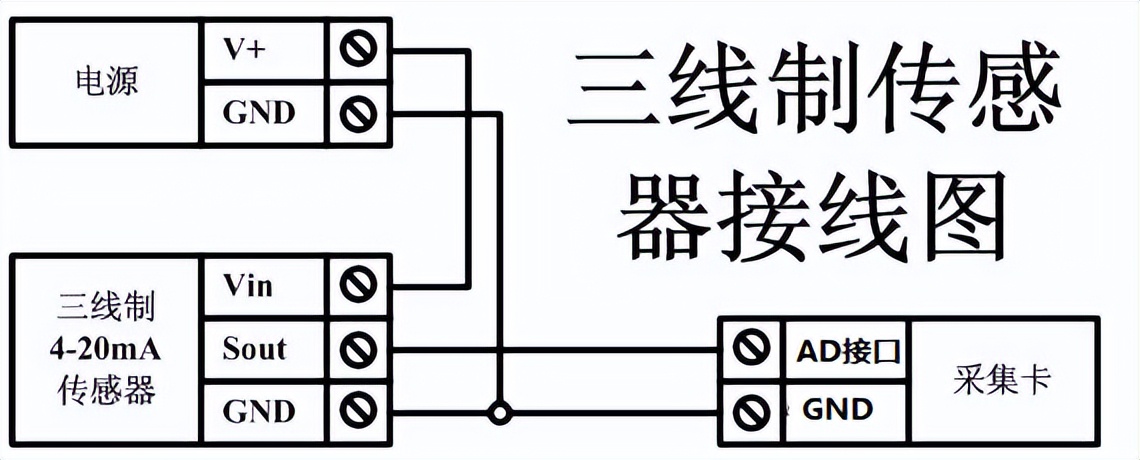

三線制：

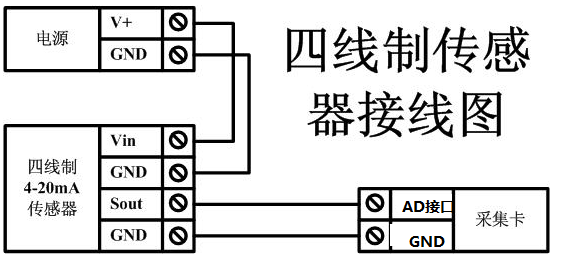

四線制：

八、測試軟件說明

1、DAM調試軟件

1.1、軟件下載

軟件下載鏈接地址：http://www.yjxtulyn.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar

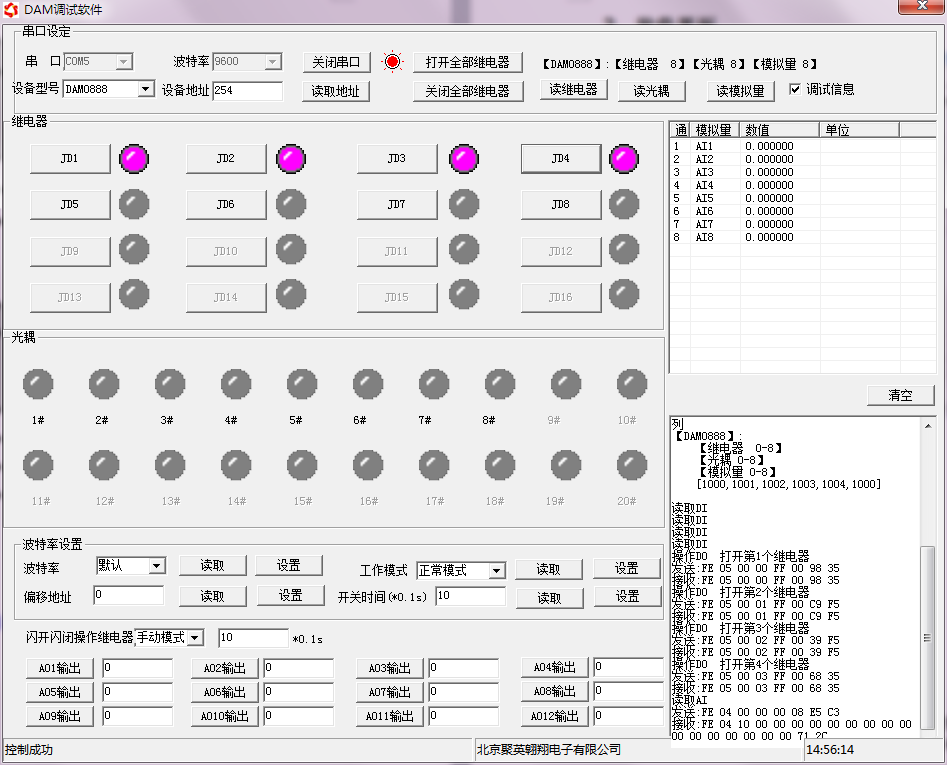

1.2、軟件界面

軟件功能：

• 繼電器狀態查詢
• 繼電器獨立控制
• 模擬量讀取
• 開關量狀態查詢
• 調試信息查詢
• 工作模式的更改
• 偏移地址的設定
• 繼電器整體控制

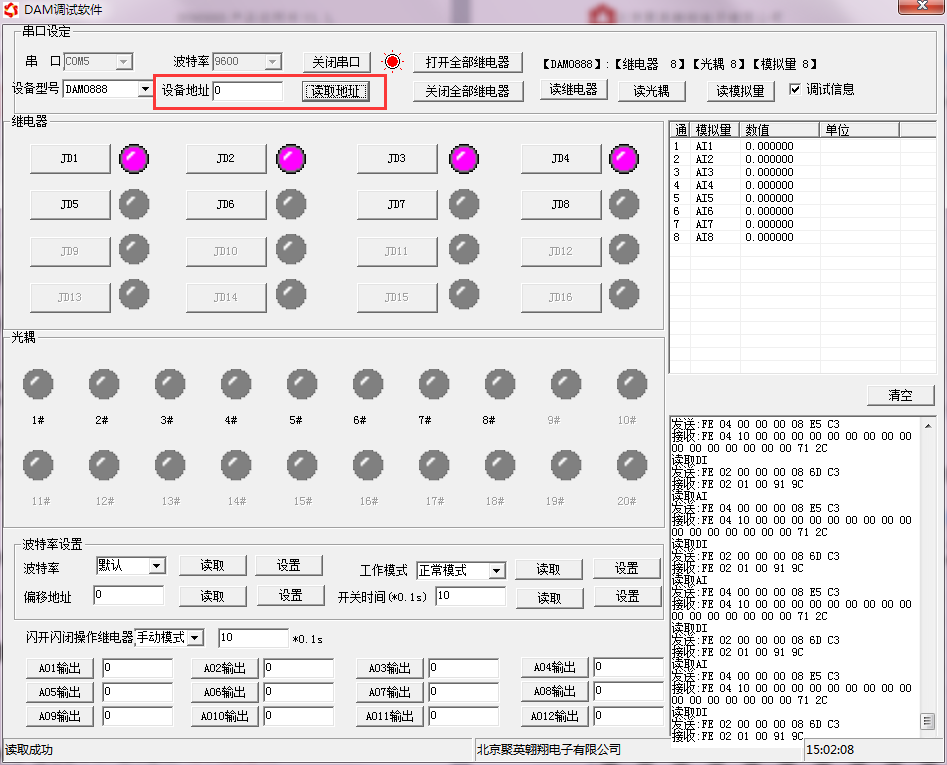

1.3、通訊測試

1. 選擇設備當前串口號，打開串口；
2. 選擇對應的產品型號；
3. 設備地址修改為254，點擊“讀取地址”，軟件底部提示“讀取成功”，讀到的設備地址為“0”，軟件右下方的發送和指令正確，則說明設備與電腦通訊成功。

1.4、模擬量數據說明

DAM調試軟件查詢速率為3s，接入輸入信號后，可通過點擊讀取光耦或讀取模擬量來立刻查看輸入狀態及數據。

軟件中的AI數據與實際輸入值之間的關系：

返回值=實際值*0.001

1.5、溫度數據說明

軟件中的溫度數據與實際輸入值之間的關系：

返回值=實際值*0.01

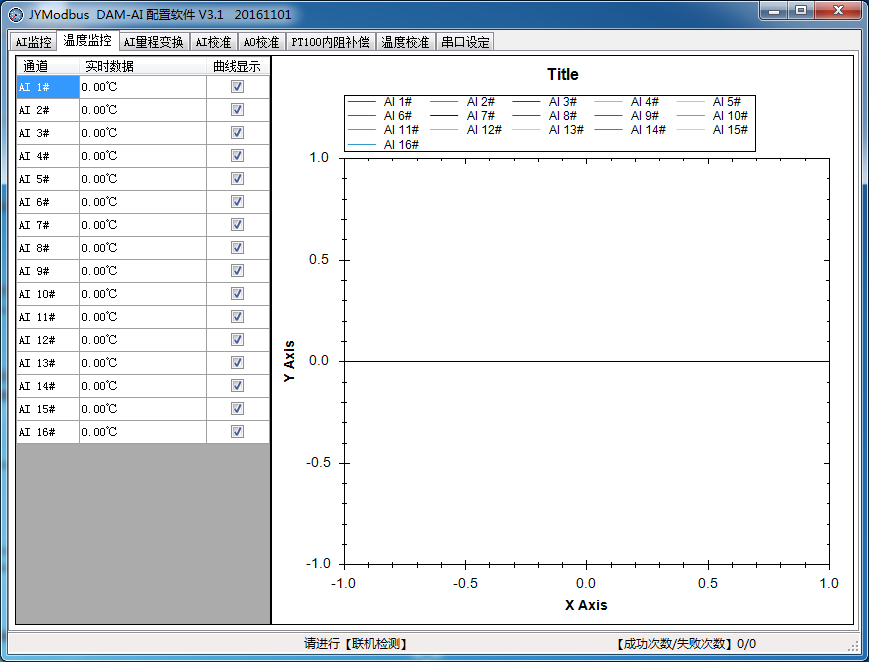

2、采集模塊調試軟件

2.1、軟件功能

• 監測溫度
• 顯示溫度曲線
• 溫度線損補償
• 修改波特率和設備地址

2.2、波特率和設備地址更改方法

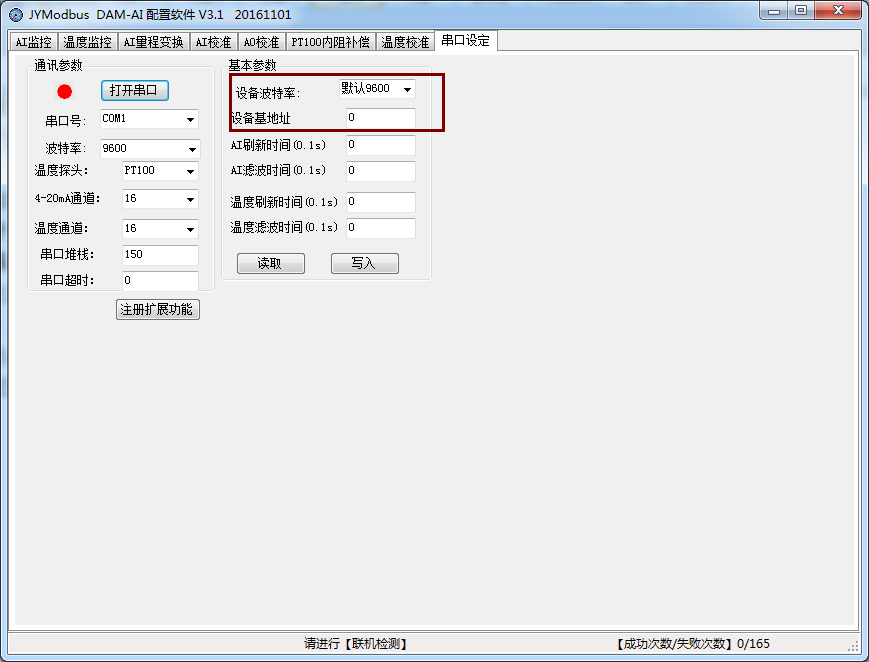

打開采集配置軟件，選擇串口設定菜單，在通訊參數中點擊關閉串口，選擇相應的串口號和波特率（默認9600），超時時間和最小間隔都改成50ms?；緟抵?strong>設備型號選擇PT08。點擊打開串口 ，點擊 讀取 按鈕，在下邊信息欄中顯示讀取成功，則表示聯機成功，（若顯示通信失敗，請確定串口接線，串口號，波特率和地址是否正確）。

確定通信成功后，在基本參數中選擇正確的波特率和需要配置的設備地址，點擊寫入，若是下邊信息欄種顯示寫入成功，則說明操作成功，可以點擊讀取，確定操作結果。

設備地址由撥碼開關地址和設備基地址兩部分構成。

撥碼開關地址：是五位撥碼開關地址。（范圍0~31）

設備基地址：是指軟件設置的地址，也叫偏移地址。

具體關系是：設備地址=撥碼開關地址+設備基地址(無撥碼開關設備：設備地址=設備基地址)。

修改設備地址如果小于31，即用撥碼開關。如果大于31，需要修改設備基地址。

如：設置設備地址為100，撥碼開關地址撥為0，設備基地址應該寫入100。

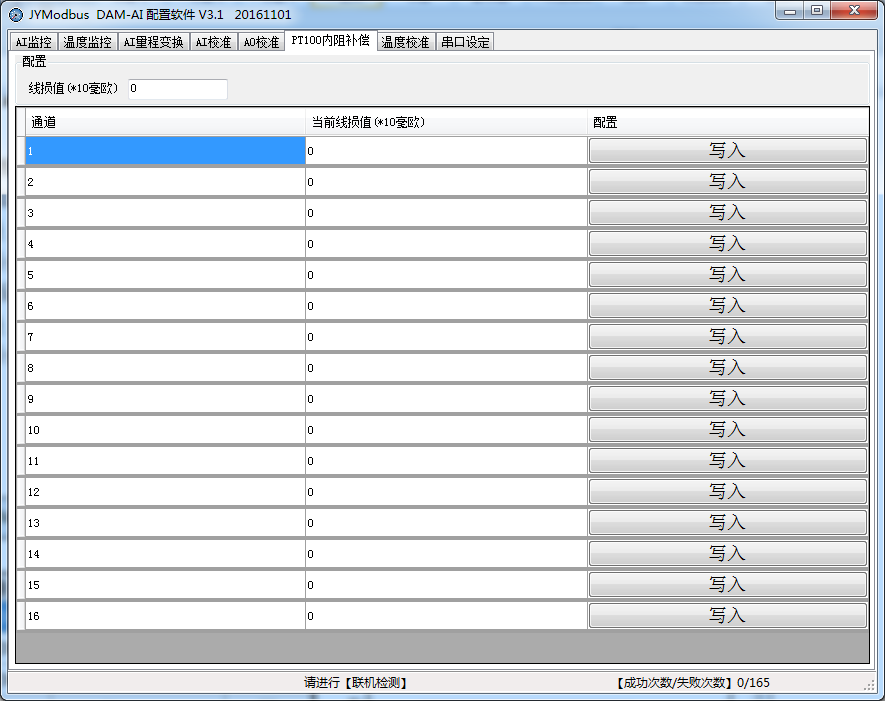

2.3、PT100線阻修正

線損補償菜單下可補償傳感器溫度。線損值與溫度對應關系： 380毫歐 = 1℃

如：現在實際溫度是20度，第一路顯示溫度是20.1度，說溫度高了0.1度，對應PT100電阻是38毫歐，在線損值輸入框填入3.8，點擊第一路后邊的

。寫入成功后會在前邊顯示寫入結果，就完成了第一路的修正；

反之實際溫度是20.1度，第一路顯示溫度是20度，說溫度低了0.1度，對應PT100電阻是38毫歐，在線損值輸入框填入-3.8，點擊第一路后邊的

。寫入成功后會在前邊顯示寫入結果，就完成了第一路的修正。以此類推，可以修正其他通道。

3、聚英組態軟件

聚英組態軟件可監控菜單下可以實時監控每路的溫度及變化曲線，并可導出歷史數據和歷史曲線記錄。

若要控制多個設備，可以用我們公司提供的“聚英組態軟件”，詳見【聚英組態軟件說明.pdf】。

軟件下載地址：

http://www.yjxtulyn.cn.cn/zlxz/danziliao/980.html

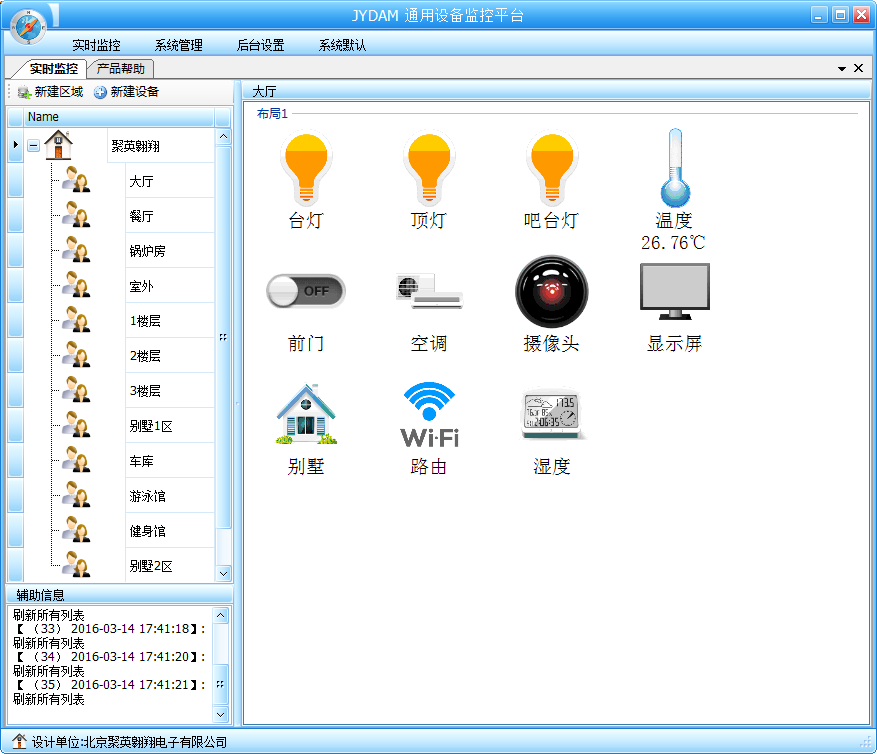

主界面

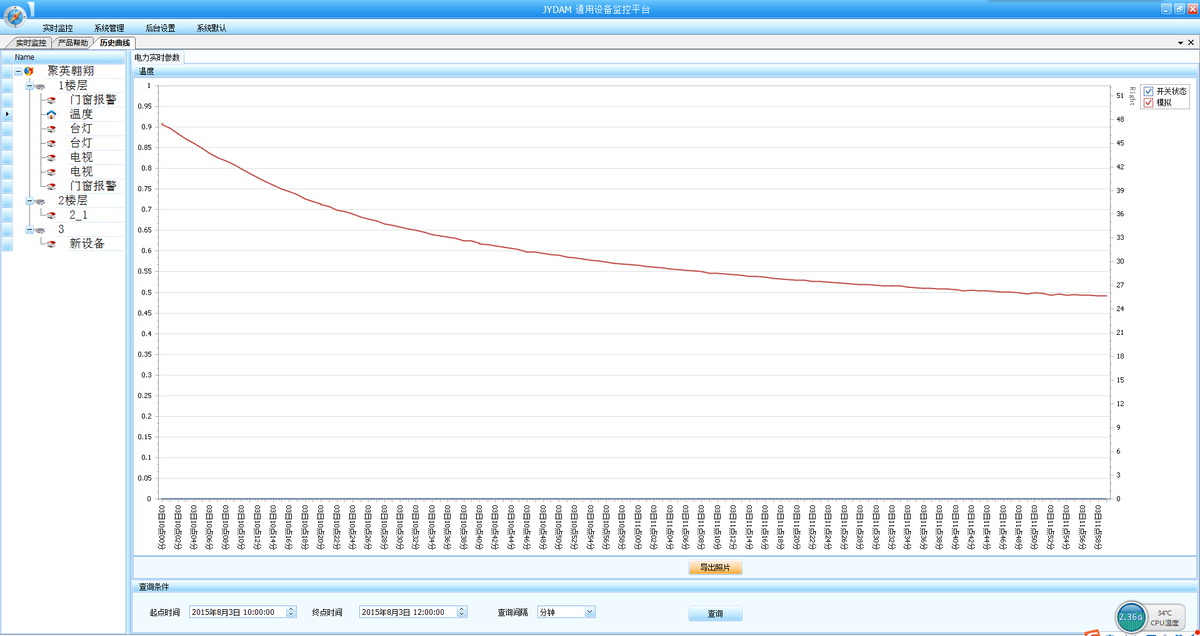

設備曲線記錄

九、參數及工作模式配置

1、設備地址

1.1、設備地址的介紹

DAM系列設備地址默認為0，使用廣播地址為254進行通訊，用0無法通訊。

設備地址=撥碼開關地址+偏移地址。

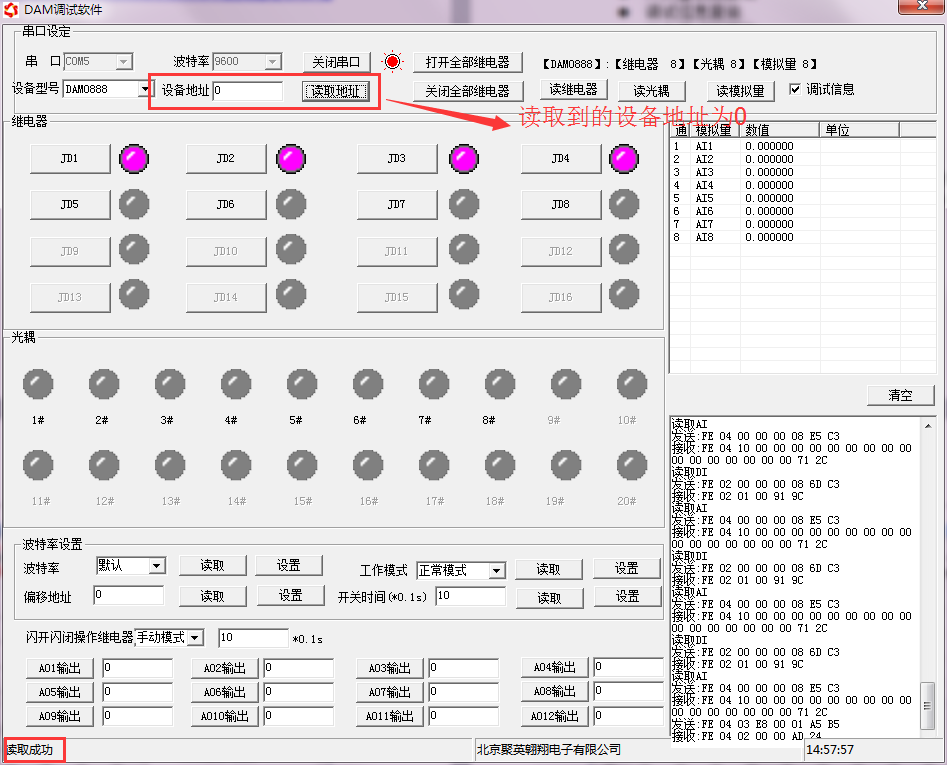

1.2、設備地址的讀取

設備正常通訊后，初始設備地址寫入254，然后點擊軟件上方“讀取地址”即可讀到設備的當前地址。

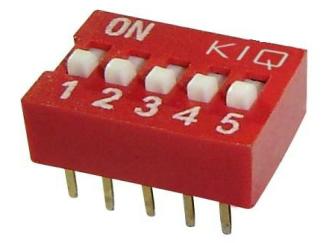

1.3、撥碼開關地址

1. 五個撥碼全都撥到“ON”位置時，為地址“31”；
2. 五個撥碼全都撥到“OFF”位置時，為地址“0”；
3. 最左邊1為二進制最低位。

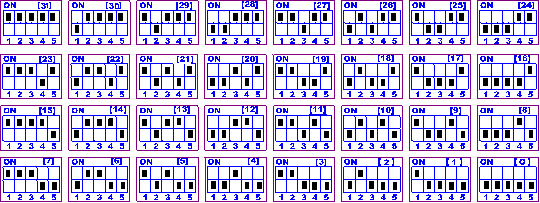

4. 地址表：

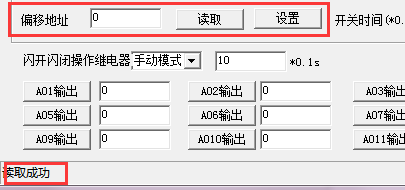

1.4、偏移地址的設定與讀取

點擊DAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。

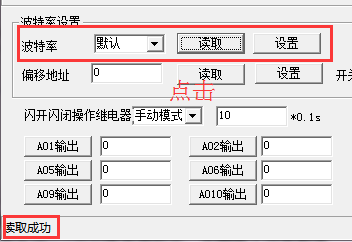

2、波特率的讀取與設置

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。

十二、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。

Modbus協議中文參考:

http://www.yjxtulyn.cn.cn/software/software/Modbus%20POLL軟件及使用教程.rar

2、Modbus寄存器說明

本控制卡主要為模擬輸入寄存器和光耦輸入寄存器，主要支持以下指令碼：2、4

線圈寄存器地址表：

備注：

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式，第一個字符決定寄存器類型，其余4個字符代表地址。地址1從0開始，如00001對應0000。

②：波特率數值對應表

③：繼電器狀態，通過30002地址可以查詢，也可以通過00001---00002地址來查詢，但控制只能使用00001---00002地址。

30002地址數據長度為16bit。最多可表示16個繼電器。

對應結果如下：

即 寄存器30009數據 的bit8 與寄存器00001的數據一樣。

同理：光耦輸入也是如此。寄存器30003的bit8、bit9 與寄存器10001、10002都對應到指定的硬件上。

寄存器地址按照PLC命名規則，真實地址為去掉最高位，然后減一。

參考資料：http://hi.baidu.com/anyili001/item/573454e6539f60afc10d75c9

3、指令生成說明

應用舉例及其說明：本機地址除了偏移地址地址之外，還有默認的254為廣播地址。當總線上只有一個設備時，無需關心撥碼開關地址，直接使用254地址即可，當總線上有多個設備時通過撥碼開關選擇為不同地址，發送控制指令時通過地址區別。

注意：RS232總線為1對1總線，即總線上只能有兩個設備，例如電腦與繼電器板卡，只有485總線才可以掛載多個設備。

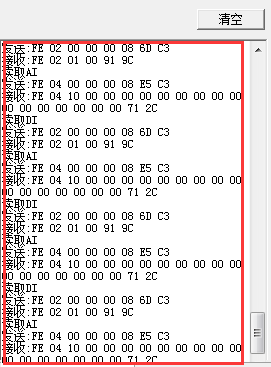

指令可通過“聚英翱翔DAM調試軟件”，的調試信息來獲取。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus協議生成，對于繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作。

4、指令列表

5、指令詳解

5.1、溫度查詢

獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.1

查詢第一路溫度

FE040000000125C5

模擬返回信息：

FE 04 02 00 00 AD 24

5.2、模擬量查詢

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001

查詢模擬量AD字

發送碼：FE 04 00 20 00 08 E4 09

模擬返回信息：

返回碼：FE 04 10 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 71 2C
