DAM以太網模塊系列

　　1、以太網模塊分為單以太網口和網口+WIFI兩種;

　　2、單以太網口采用單獨的配置軟件對設備進行參數及工作模式的設置，采用網線方式進行通訊;

　　3、網口+WIFI設備通過WEB界面對設備參數進行配置，網線和無線均可進行通訊，默認是內置天線，需要外置天線的請聯系客服補差價;

　　4、產品提供控制協議說明書、查詢控制指令(說明書內)、配套軟件、以太網測試源碼、安卓版app軟件;

　　5、DAM系列設備均可與PLC、組態軟件、組態屏等進行通信。

　　注：所有設備型號均以DAM開頭，型號中AI指模擬量信號，DI指開關量信號，DO指繼電器輸出，DA指模擬量輸出，PT指PT100傳感器。

　　產品提供以下資料：

　　1、產品說明書;

　　2、產品配置軟件及使用說明;

　　3、相關測試軟件;

　　4、以太網參考源碼。

　　由于軟件需要定期更新，資料為電子版。

　　產品資料下載地址：

　　http://www.yjxtulyn.cn.cn/plus/view.php?aid=973(復制到瀏覽器打開，點擊“相關下載”)

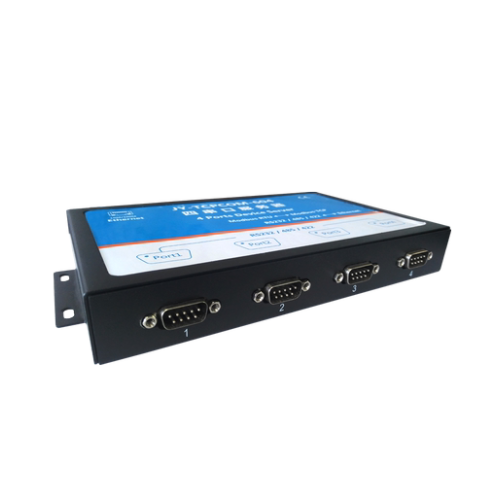

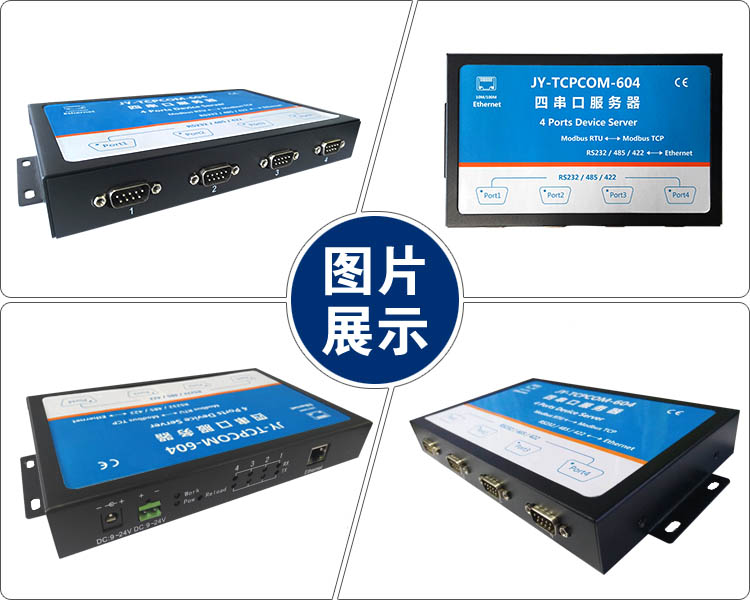

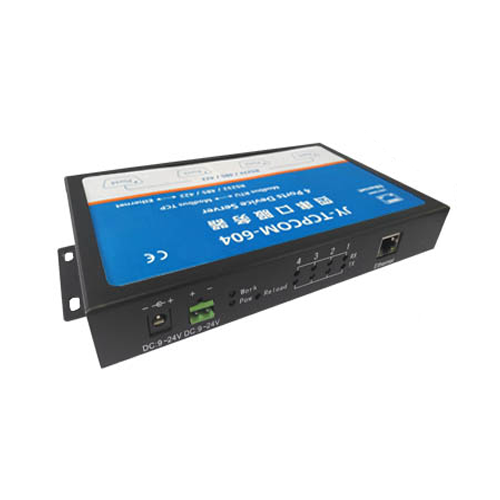

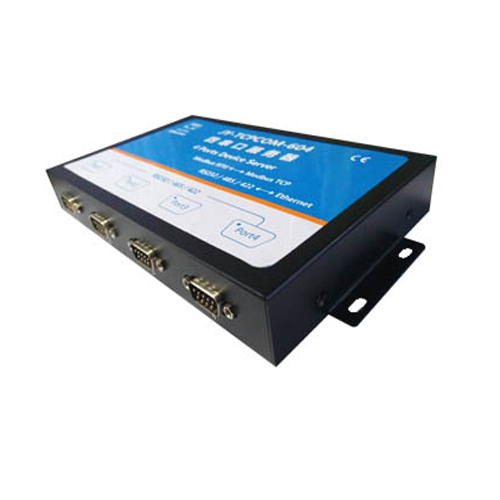

　　JY-TCPCOM-604串口服務器提供串口轉網絡功能，能夠將4個RS-232/485/422串口轉換成TCP/IP網絡接口，實現RS-232/485/422串口與TCP/IP網絡接口的數據雙向透明傳輸。使得串口設備能夠立即具備TCP/IP網絡接口功能，連接網絡進行數據通信，極大的擴展串口設備的通信距離。

　　1、寬壓供電：DC9-24V;

　　2、紅色電源指示燈、綠色通訊指示燈

　　3、RS232、RS485、、RS422、RJ45全雙工通訊，透明傳輸，可選擇RS232.485.422相結合通道，也可單獨4個RS232/485/422。選個統一串口時為隔離通訊。

　　4、Reload一鍵復位功能;

　　5、工業級高低溫工作環境：-30℃~+85℃;

　　6、工業級ARM內核芯片;

　　7、4大工作模式可選：TCP CLient、TCP Server、UDP Client 、UDP Server

　　8、設備DHCP服務自定義;

　　9、快捷配置參數保存與導入;

　　10、串口通訊波特率最高115200;

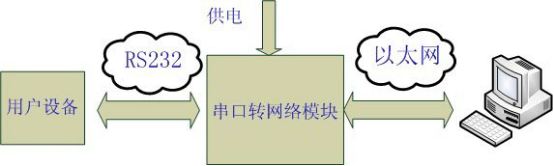

　　JY-TCPCOM-601是連接串口設備到網絡的橋梁，借助此模塊，用戶可以輕松實現設備聯網管理和控制功能，應用框圖如下。

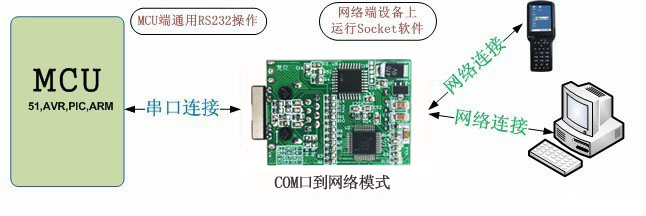

　　TCP Client 模式

　　在TCP client模式下，模塊上電后根據自己的設置主動去連接到TCP server服務器端，然后建立一個長連接，之后的數據進行透明傳輸。此模式下，TCP server的IP需要對模塊可見，可見的意思是通過模塊所在的IP可以直接PING通服務器IP，服務器端可以是互聯網的固定IP，也可以是和模塊同一個局域網的內網IP。

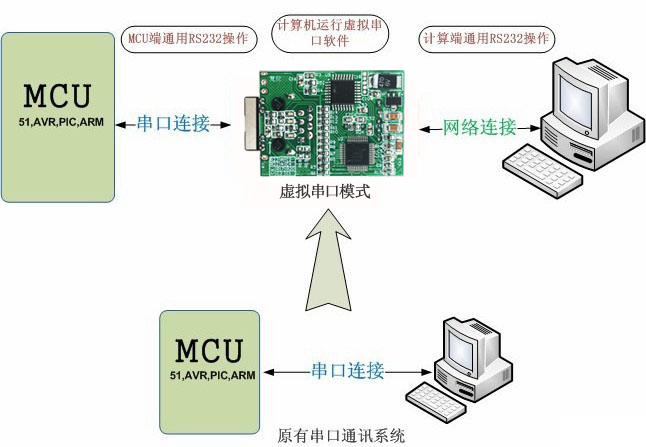

　　UDP 模式

　　在UDP模式下，模塊上電后監聽設置的端口，不主動建立連接，當有數據從通過傳過來時，轉發到串口，當串口收到數據時，通過網絡發送到模塊設置的IP和端口。

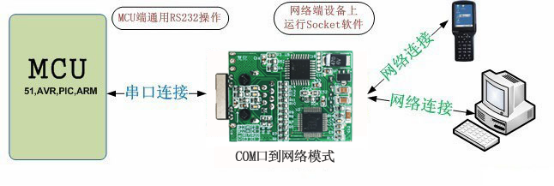

　　COM口到網絡模式

　　此為最常用工作模式，模塊一頭接COM口，另一頭接網絡，實現網絡和COM之間的轉換，此模式下，計算機需要編寫網絡應用程序，基于socket發送和接收數據。

　　使用者需要掌握網絡編程知識。

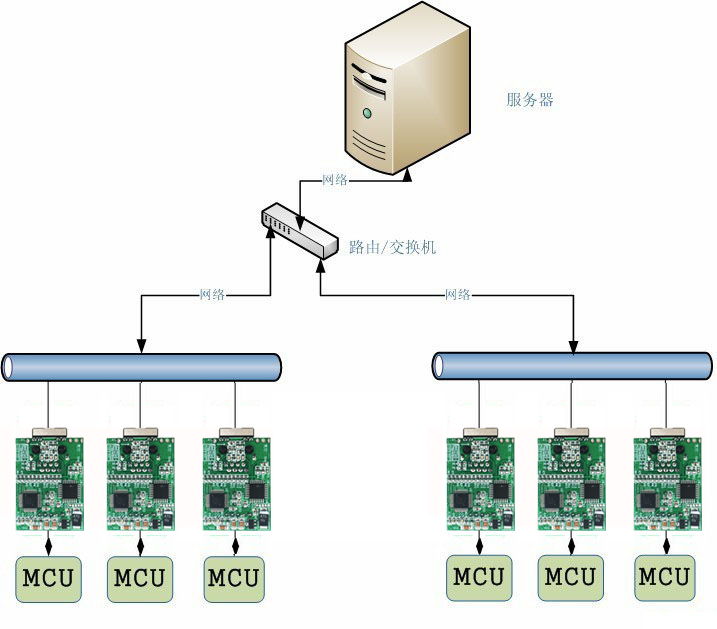

　　服務器采集模式

　　服務器數據采集控制模式，是最常用的應用模式之一，串口服務器分布在網絡不同的位置，通過網絡將數據統一傳輸到服務器，并接收服務器的數據，這是物聯網最基本模型之一。

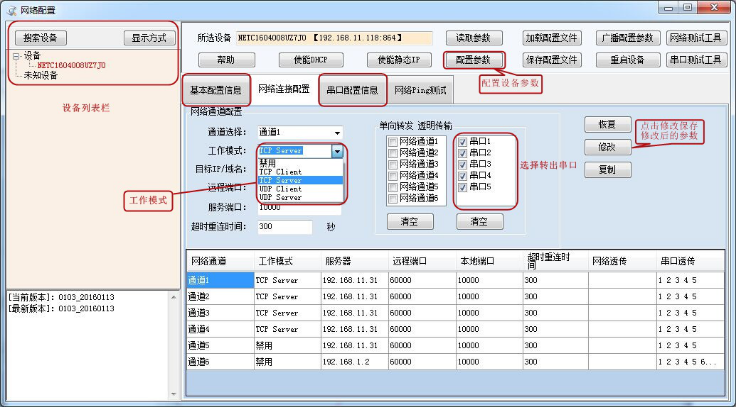

　　使用我公司的“以太網配置軟件”，通過設備參數及設備的工作模式進行通訊。

　　具體配置方法參見“以太網轉串口配置軟件使用說明”文檔。

　　默認設備IP為192.168.1.232
