一、產品特點

l DC7-30V 供電可選;

l 具有報警功能;

l 可設置主人和成員;

l 支持多種短信語言控制。

二、產品功能

l 4 路光耦輸入(5-24V);

l 2 路繼電器輸出;

l LED 溫濕度顯示;

l 濕度超限時繼電器自動動作。

三、產品選型

四、主要參數

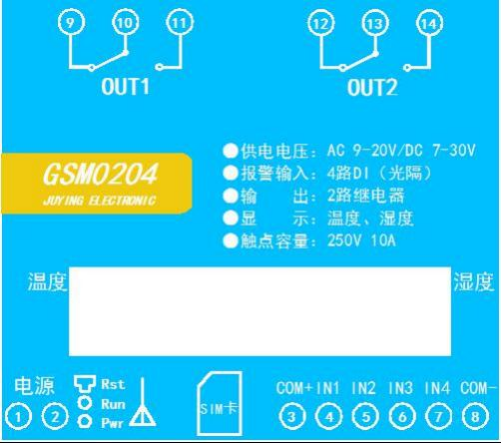

五、接口說明

六、輸入輸出接線

1、繼電器接線說明

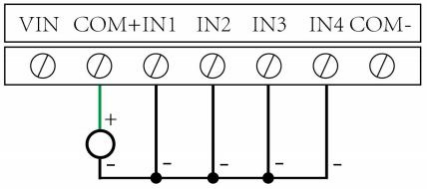

2、有源開關量接線示意圖

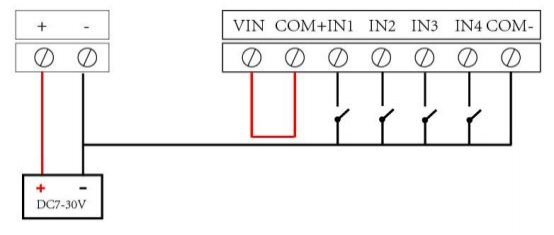

3、無源開關量接線示意圖

七、短信指令說明

1、基本設置指令

1. 主人設置和查詢

1) 設置主人(開機十分鐘內設置主人)

發送短信：設置主人

回傳短信：主人:13811xxxxxx

2) 查詢主人

發送短信：查詢主人

回傳短信：主人:13811xxxxxx

2. 設置成員A 組

只有主人方可設置成員。

1) 設置成員A 組

發送短信：設置 A 組: 13800000001, 13800000002, 13800000003,

回傳短信：成員 a:13800000001, 13800000002, 13800000003,

2) 查詢成員A 組

發送短信：查詢A 組

回傳短信：成員 a:13800000001, 13800000002, 13800000003,

3) 清空成員A 組

發送短信：設置 A 組:,,,

回傳短信：成員 a:;;;

3. 設置成員 B 組

只有主人方可設置成員。同理設置成員A 組

4. 設置成員 C 組

只有主人方可查詢成員。同理查詢成員A 組

5. 設置繼電器通道別名(1~8 通道)

1)設置別名(1~8 通道)

發送短信：設置名稱: 電燈, 電視,空調,風扇,冰箱,洗衣機,衣柜,廚房,

回傳短信：別名: 電燈; 電視;空調;風扇;冰箱;洗衣機;衣柜;廚房;

2)清空別名(1~8 通道)

發送短信：設置名稱，，，，，，，，

回傳短信：別名:;;;;;;;;

注：1~16 通道是設置設置的別名不能超過四個字!別名里不能出現0~9,A~F，

6. 設置溫度上下限

發送短信：設置溫度上限 80.56

回傳短信：溫度上限:80.56,

發送短信：設置溫度下限-10.50

回傳短信：溫度下限:-10.50,

注：設置的溫度值必須是兩位的小數點

7. 查詢溫度上下限

發送短信：查詢溫度上限

回傳短信：溫度上限:8056,

發送短信：查詢溫度下限

回傳短信：溫度下限:-1050

8. 設置濕度上下限

發送短信：設置濕度上限 80.00

回傳短信：濕度上限:80.00 ，

發送短信：設置濕度下限 10.50

回傳短信：濕度下限:10.50 ，

注：設置的濕度值必須是兩位的小數點

當濕度低于設置的下限時，第一路繼電器自動閉合，當濕度高于設置的上限時，第一路繼電器自動斷開，第二路繼電器為手動打開或關閉。

9. 查詢濕度上下限

發送短信：查詢濕度上限

回傳短信：濕度上限:8000

發送短信：查詢濕度下限

回傳短信：濕度下限:1050

10. 設置報警短信(1~8)

只有主人方可設置報警，其他成員可收到報警短信

1) 設置報警短訊

發送短信：設置報警 01:第一路發生報警

回傳短信：報警 01:第一路發生報警,

舉例：設置報警 01：發生火情

設置報警 05：溫度過高

說明：01：第一路開關量報警短信

02：第二路開關量報警短信

03：第三路開關量報警短信

04：第四路開關量報警短信

05：溫度上限報警短信

06：溫度下限報警短信

07：濕度上限報警短信

08：濕度下限報警短信

注：通道設置的報警內容不能超過十六個字!

11. 查詢通道報警信息

發送短信：查詢報警 01

回傳短信：報警 01：禁用

舉例：發送短信：查詢報警 04

回傳短信：報警 04：發生火情

12. 取消單通道報警

發送短信：取消報警 01

回傳短信：報警 01：禁用

13. 繼電器掉電狀態保持

1)繼電器掉電狀態記憶

發送短信：設置掉電使能

回傳短信：掉電使能

2)繼電器掉電狀態不記憶

發送短信：設置掉電禁用

回傳短信：掉電禁用

2、基本操作指令

以下指令僅適合于主人和成員。

1. 打開、關閉繼電器

1) 通用打開、關閉方式

發送短信：打開 123

回傳短信：[輸出] 開 123 關 456789A

[輸入] 開 關 123456789A

通用打開、關閉方式

發送短信：關閉 13

回傳短信：[輸出] 開 2 關 13456789A

[輸入] 開 關 123456789A

2) 通用打開、關閉方式

發送短信：打開 13 關閉 24

回傳短信：[輸出] 開 13 關 2456789A

[輸入] 開 關 123456789A

3) 別稱操作方式

發送短信：打開電視

回傳短信：[輸出] 開 1 關 23456789A

[輸入] 開 關 123456789A

2. 打開一段時間后關閉

最長時間為 999 秒或者 90 分。

用途：模擬按下開關多少秒后然后松開

1) 舉例：

發送短信：閃閉 10 秒 123456

回傳短信：[輸出] 開 關 13245678

[輸入]開 關 12345678其他舉例：閃閉 1 分 45678

閃閉 1 分 電機

3. 關閉一段時間后打開

最長時間為 999 秒或者 90 分。

1) 舉例：

發送短信：閃斷 10 秒 13

回傳短信：[輸出] 開 13 關 2456789A

[輸入] 開 關 123456789A

舉例

發送短信：閃斷 20 秒 電燈電視

回傳短信：[輸出] 開 13 關 2456789A

[輸入] 開 關 123456789A

4. 周期性循環開關

最長時間為 999 秒或者 90 分，時間可存儲。取消方式為時間設置為 0 秒先開后關，次序不能顛倒

1) 舉例：

發送短信：循環開 10 秒關 10 分 13

回傳短信：循環開 10 關 10

2) 舉例 ：

發送短信：循環開 100 分關 10 分電燈電視

回傳短信：循環開 100 關 10

3) 循環功能禁用(1~9,A~F)

發送短信：循環禁用 123456789

回傳短信：循環禁用

4) 查詢單路循環(1~9,A~F)

發送短信：循環查詢 1

回傳短信：循環開 10 關 10

報警為開關量狀態變化報警觸發。

第一路開關量輸入狀態變化。

回傳短信：第一路發生報警, (已經預設的第一路報警信息)

第一路開關量輸入狀態恢復。

回傳短信：第一路發生報警,【恢復】 (已經預設的第一路報警信息)

八、常見問題與解決方法

1 、發送短信沒有反應。

①、檢查設備供電指示燈是否正常

② 、用手機給設備上的手機號打電話，若提示電話已關機，手機 SIM 卡未正確插好或位插好天線，檢查 SIM 是否正確插入，天線是否正確連接。
