油田遠程監控系統

　　案例背景

　　近些年來隨著社會的進步、經濟科技的發展，人們生活、工作和生產水平有了很大的提高。石油在人們的生產、生活中起到了至關重要的作用，石油的高效采集、生產有助于促進社會的和諧進步。我國油田油井數量多且分布范圍，分布比較零散，目前大多采用人工巡井方式，由人工每日定時檢查設備運行情況并記錄采油數據。這種方式必然增加工人勞動強度，并且影響了設備監控與采油數據的實時性，甚至準確性。當抽油機、電泵出現故障時不能及時發現，得不到有效監控，防患和控制。考慮到這些情況，采用GPRS監控最為合適。

　　適用范圍

　　該系統適用于油田、油井的遠程監控及管理。

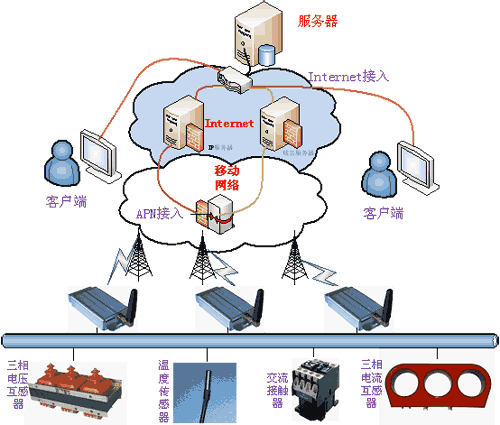

　　系統組成

　　油田、油井遠程監控系統主要由調度中心、油田油井監控中心、通信平臺、油田油井遠程測控終端、計量測量(三相電壓互感器、三相電流互感器、溫度傳感器等)設備、控制設備(交流接觸器)組成。

　　系統功能特點

　　油田、油井遠程監控系統遠程采集抽油機三相電壓、電流、有功功率、功率因數、日用電量、累計電量;遠程采集油井井口回壓、井口溫度、光桿載荷、停機等參數， 對抽油機井停機、參數越限、抽油桿斷脫、抽油桿卡死等異常狀況給出報警信息。

　　硬件簡介(RTU6100)

　　1)寬電壓供電范圍：7V-30V，適合工業場合;

　　2)帶RS232、RS485(232也轉為485的情況下，可以有兩路485)，可以輕松配置可組建RS485網絡;

　　3)6路AD模擬量輸入(12位)，輸入電壓為0-30V，也可以測量4-20mA工業電流信號，AD模擬量適合于采集各類傳感器信號;

　　4)6路繼電器輸出控制、4路光耦輸入輸出控制(輸入和輸出的位數自選)，可以用于輸入、輸出的場合，如電機的啟動等;

　　5)傳輸支持多種協議，我公司自定協議和Modbus協議(ASCII、RTU、Modbus TCP)完美支持，Modbus協議完美支持組態;

　　6)數據傳輸采用GSM模塊可實現功能：

　　GPRS斷線自動重連;

　　根據需要最多可同時連接6個中心服務器;

　　支持固定IP、域名解析和APN專網的尋址方式;

　　支持TCP、UDP、PPP、ICMP、DNS、FTP等協議;

　　減少布線的成本和施工的麻煩;

　　支持短信數據傳輸、短信參數配置功能;

　　支持電話和短信喚醒功能;

　　7)支持專用軟件進行本地和遠程參數配置及維護;

　　8)支持本地和遠程固件升級;

　　軟件截圖

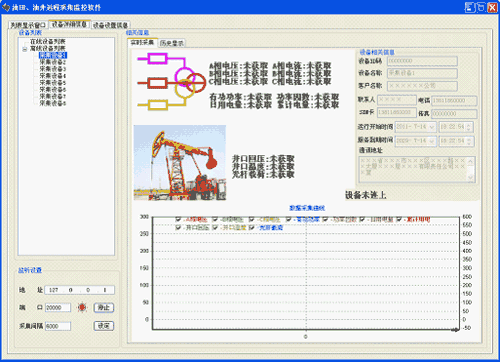

　　實時顯示

　　1)左側設備列表顯示出當前在線和離線設備的信息，當設備聯網后，將從“離線設備列表”進入“在線設備列表”，設備長時間不在線將從“在線設備列表”進入“離線設備列表”;

　　2)右上角顯示設備編號、用戶名稱、聯系人、運行日期、系統服務到期日期、電話、傳真、手機、地址、SIM卡號等信息;

　　3)左上角顯示抽油機三相電壓、電流、有功功率、功率因數、日用電量、累計電量，油井井口回壓、井口溫度、光桿載荷、工作狀態等信息;

　　4)窗口下面實時顯示抽油機三相電壓、電流、有功功率、功率因數、日用電量、累計電量，油井井口回壓、井口溫度、光桿載荷等曲線;

　　5)中部文字提示當前設備登陸時間，采集回傳數據的最后時間;

　　歷史記錄

　　用戶可以根據時間段來搜索歷史記錄;

　　歷史記錄將以曲線形式繪制在窗口上面，歷史記錄可以以列表的形式顯示在窗口下面，通過歷史記錄可以查看設備運轉狀態和相關趨勢;

　　同時查詢的歷史記錄可以導出為excel表格;

　　組態軟件效果圖

　　用戶可以根據需要通過組態軟件來定制程序，這樣界面表現形式更為靈活;

　　優勢特點

　　◆ 現場出現電壓、電流、溫度超限、設備保護等狀況時，現場控制器可發送報警短信通知相關人員。
