路燈遠程監控系統

        一、概述

        路燈遠程監控系統一直由市政部門統一管理的，燈耗電量一直排在公共設施耗電量之首;由于采用時控方式，路燈的開關時間限制比較死，每當有重要活動或遇到陰天，視線差，不能提前或延遲路燈的開關時間;很多時候，路燈的故障不能及時發現，影響了維護。路燈遠程監控系統使得管理人員可以在監控中心遙控路燈的開關;自動計算亮燈率，及時發現故障。

        二、系統組成

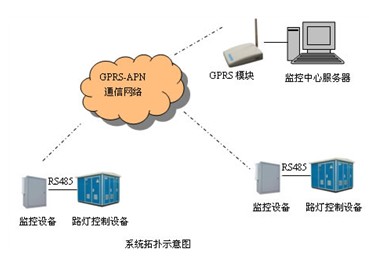

        系統由監控中心、通信平臺、監控設備、路燈開關設備四部分組成 監控中心：由服務器、GPRS數據傳輸模塊、監控系統軟件等組成。 通信平臺：中國移動公司的GPRS-APN專網。

        監控設備：路燈測控箱。 路燈開關設備：時控路燈的開關。(原有設備)

        (1)、監控中心

        監控中心設備主要由數據服務器和DATA-6101GPRS數據傳輸模塊(臺式)組成。服務器和GPRS模塊之間使用串口線連接，服務器上安裝操作系統軟件、數據庫軟件、監控系統軟件。該軟件具備主動問詢、數據顯示、數據存儲、數據查詢、報警顯示、計算亮燈率、生成曲線報表等多項功能。

        (2)、通信設備

        中國移動公司GPRS網絡APN專網。

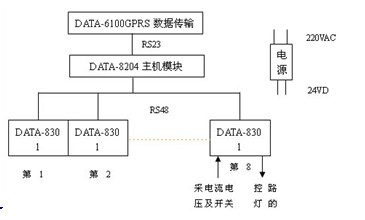

        (3)、監控設備

        GPRS數據傳輸模塊、電參數采集模塊

        開關電源、備用電源、繼電器

        太陽能板、蓄電池組、

        三、系統功能

        ⑴、主動問詢功能：監控中心可以主動問詢每路路燈的開關狀態、電流電壓、電量數據。

        ⑵、主動控制功能：監控中心可以隨意開關任何一路路燈。

        ⑶、自動控制功能：按季節變化，現場自動調節路燈開關時間，并按時開關路燈。

        ⑷、報警功能：通信中斷、亮燈率過低、未按時開關情況出現時，監控中心有報警顯示。

        ⑸、顯示功能：電子地圖上顯示每路路燈的開關狀態及其它重要信息。

        ⑹、數據存儲功能：現場監控設備和服務器上的數據庫中存儲歷史記錄。

        ⑺、數據查詢功能：監控中心可以查詢任意時間段每路路燈數據信息。

        ⑻、曲線報表功能：可以生成電流、電壓、電能、亮燈率、開關時間的分析曲線和報表。

        ⑼、遠程維護功能：監控設備中的采集和通信模塊具備遠程參數設置和維護功能。

        ⑽、拓展功能：系統可自由增減監控設備的數量。監控設備可以擴展其它功能。

        四、技術指標

        ⑴、中心數據服務器：CPU：PⅢ，1GHz以上;內存：128MB以上;硬盤：40G以上。

        ⑵、GPRS數據傳輸速度：40Kbps以上

        ⑶、電參數采集精度：0.5%

        ⑷、開關量采集速度：1000次/秒

        ⑸、監測設備工作環境：GPRS信號強;環境溫度：-20—+70℃;濕度≤90%無凝露，

        無腐蝕性氣體和導電塵埃，無爆炸危險物品。有220V交流電源。
