水利視頻監控系統（二）「完整解決方案實例」

        接上文： 一、引言 二、系統介紹 三、軟件平臺

        3.2.1視頻監控與水雨情及工情數據庫的整合

        單純的視頻監控系統發揮的作用比較有限，如果可以和水利數據庫進行結合和聯動，在監控的同時，實時掌握水雨情及工情等信息，對于抗洪救災的正確決策將起到顯著的促進作用。

        系統軟件已經結合水利行業的部頒數據庫，可實時地獲取當天水雨情信息并和視頻同步顯示，也可進一步獲得歷史水雨情信息。主要功能如下：

        用戶在監控實時視頻的同時可通過標準的實時水雨情及工情庫表結構獲得現有閘門和水庫的水雨情及工情信息。

        軟件可實現水雨情及工情信息和視頻信息的有效聯動，便于領導和工作人員及時做出決策。

        可提供視頻監控插件實現和水利現有業務系統和地理信息系統的結合及聯動。

        軟件可采用以下兩種方式實現和水雨情及工情系統的結合和聯動

        通過網頁方式顯示水雨情及工情數據

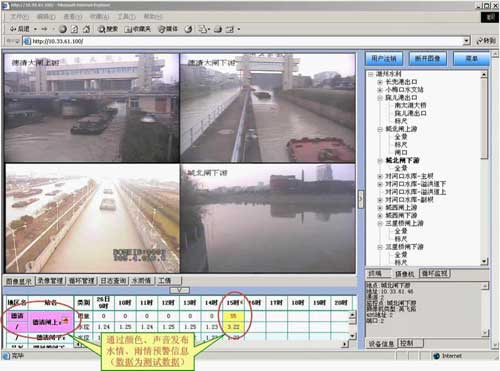

        在看到某個監控點視頻的同時，以網頁方式顯示該點的水雨情及工情數據，同時在網頁上以不同顏色進行水位和雨量報警。如下圖所示。

        2.在視頻畫面上疊加水利信息

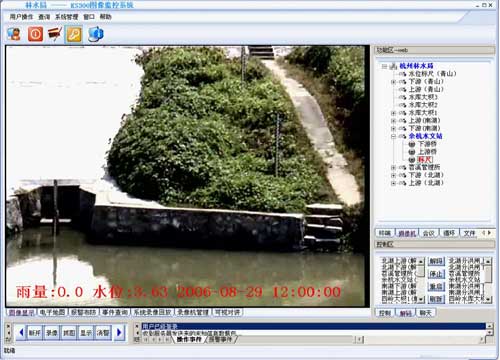

        直接將最重要的雨量和水位信息疊加在視頻上，如下圖所示。

        3.2.2水位報警聯動

        在水利行業中，對于梅汛和臺汛的水位最為關心，本軟件可獲得汛期的警戒水位，一旦實時水位超過警戒水位，系統將自動報警并聯動相關視頻，為提高系統的實用性，軟件允許用戶在小于警戒水位的某個值設置自定義報警水位，這樣留出足夠的提前量供工作人員進行處理。

        3.2.3適合水利行業應用的視頻效果

        3.2.3.1低延時視頻

        由于水利事件的突發性和時效性，要求在出現狀況的時刻迅速做出響應，按照防汛要求，在監控中心的屏幕上應實現延時小于0.5秒的實時視頻，便于領導和防汛調度管理人員進行緊急處理和調度，這樣在系統前端設備選型時需要選擇低延時的高清晰度視頻服務器，同時在解碼時對緩沖區進行調度以減少延時。

        3.2.3.2預置位設置

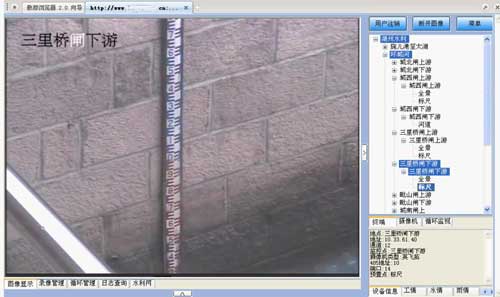

        攝像機的安裝應針對水位標尺等重點水利觀測點的位置進行調整，并設置預置位以迅速定位到相關的觀測點，如下圖所示

        3.2.3流域監控

        軟件平臺具備輪巡視頻功能，通過該功能實現對攝像機的輪巡管理，從而實現對整個流域關鍵水利設施的統一監控，符合水利行業流域管理的特點，便于用戶進行日常巡查。在防汛抗洪時也可根據流域的總體情況進行水利調度，避免只能看到某個孤立的觀測點而造成調度不當的問題。

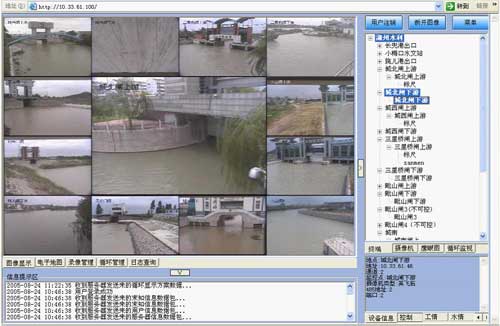

        如下圖所示，軟件可同時觀測到多個水利監控點的畫面，獲得流域水文的總體情況。

        3.2.3.4分級監控

        根據用戶性質和網絡狀況的不同，軟件可分級適應現有的水利專網和公共寬帶等網絡，在公共寬帶上，根據網絡帶寬的不同，可實現實時和圖片方式的監控。軟件也可以和水利網站結合，實現監控圖片發布功能，如下表所示：

        3.2.4矢量電子地圖

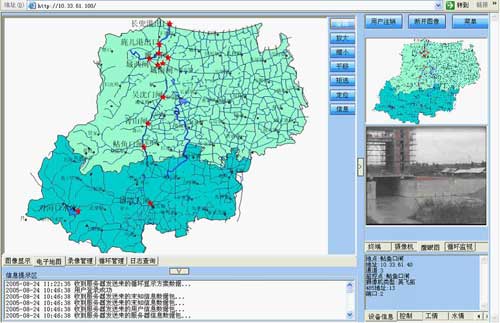

        本系統支持基于ARCGIS 或者MAPINFO平臺的矢量電子地圖，可實現矢量電子地圖的一般操作，同時可直接在地圖上選擇監控點聯動視頻，實現可視化的GIS(地理信息系統)系統。

        系統支持對運動物體的GPS軌跡跟蹤，在抗洪救災時，可通過本功能對車輛和人員的行動線路進行監控和規劃。

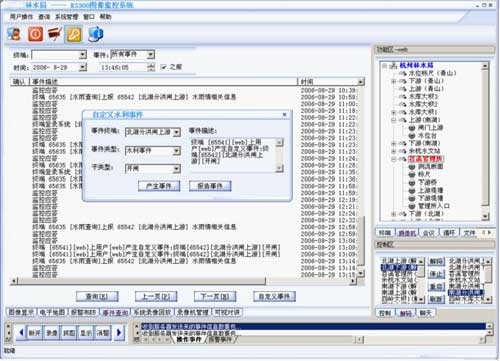

        3.2.5自定義水利事件

        通過本軟件可對水利行業中常見的開關閉閘門等事件進行定義，并將定義的事件和錄像聯動，在回放錄像時，可直接通過事件進行錄像查詢和回放，進一步方便工作人員使用。

        接下文：四、應用效益 五、展望和總結
