硬件看門狗的工作原理

　　硬件看門狗是一種用于監控和保護計算機系統的重要組件，其工作原理涉及到多個層次的功能和機制。硬件看門狗的核心作用是監測系統狀態，保證系統運行的穩定性和可靠性。

　　硬件看門狗通過定時檢查和處理系統的運行狀態，及時發現并處理異常情況，防止系統崩潰或死機。硬件看門狗在計算機系統中發揮著重要的作用，特別是對于一些需要長時間穩定運行的應用場景，如服務器、工控設備等領域。

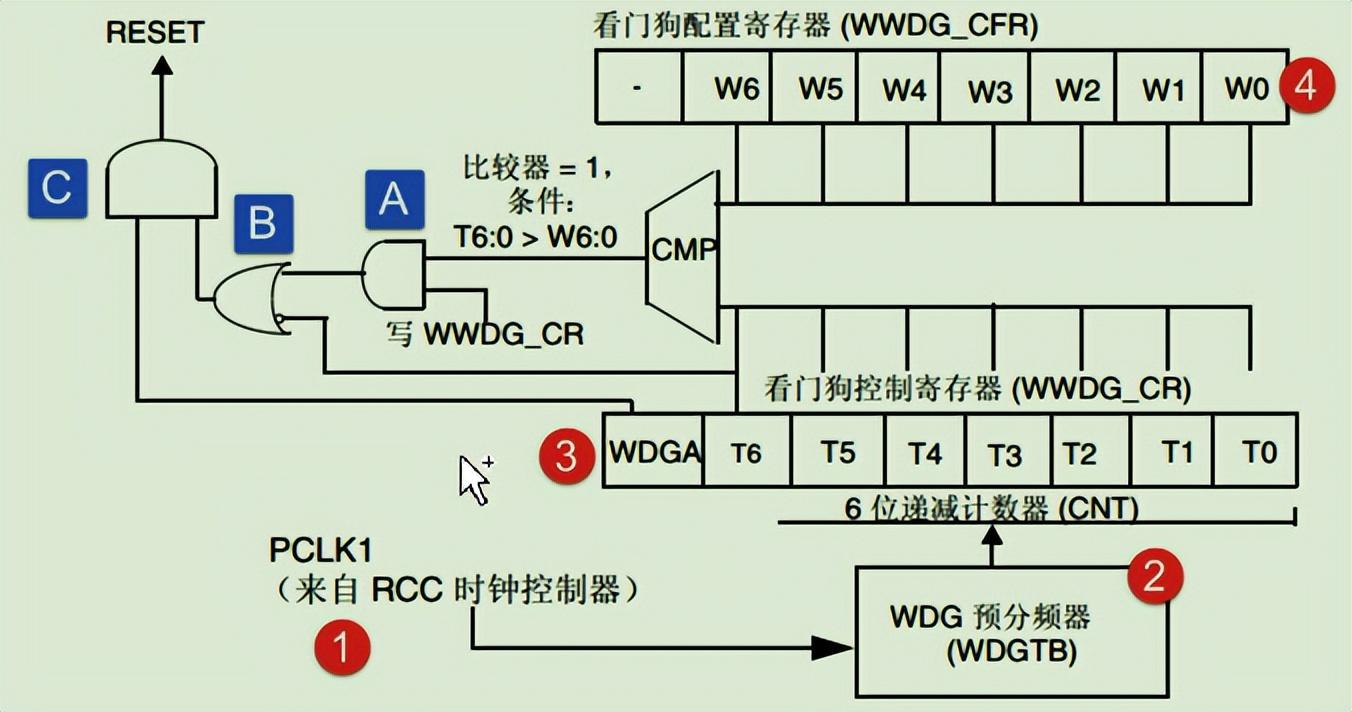

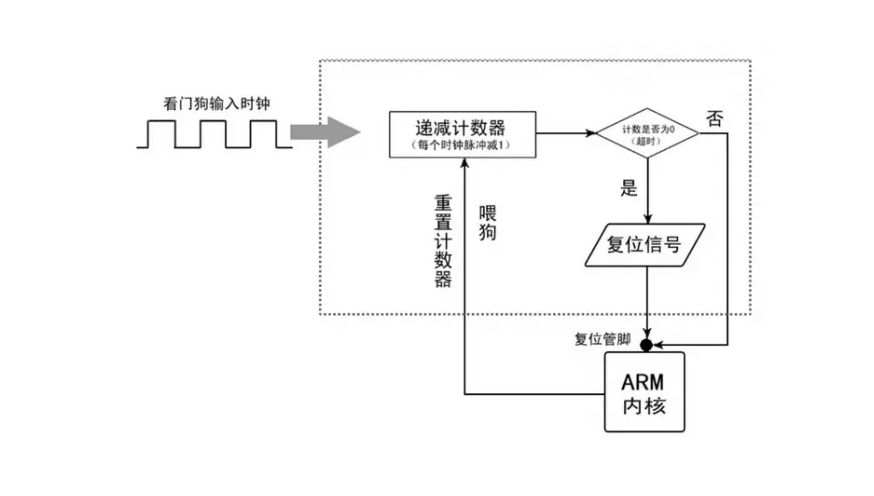

　　硬件看門狗利用一個定時器來監控主程序的運行。在主程序運行過程中，需要在定時時間到之前對定時器進行復位。如果出現死循環或PC指針無法回到正常路徑，定時器達到預設時間后會觸發警報。

　　在詳細闡述硬件看門狗的工作原理時，可以從以下幾個層次展開：

　　1. 硬件看門狗的基本組成：硬件看門狗通常由定時器、計數器、控制邏輯和復位電路等部分組成。定時器用于設定監控系統狀態的時間間隔，計數器用于記錄系統運行的時間，控制邏輯則負責監測系統狀態并根據預設條件進行處理，復位電路則負責在系統異常時進行硬件級別的復位操作。

　　2. 監測系統狀態：硬件看門狗通過定時器設定的時間間隔，周期性地檢查系統的運行狀態。這包括檢測系統的響應情況、CPU運行狀態、內存使用情況等，以確保系統正常運行。

　　3. 異常檢測和處理：當硬件看門狗檢測到系統出現異常，比如程序死鎖、CPU占用過高、內存溢出等情況時，它會立即采取措施進行處理。這通常包括發送警報信號、觸發復位電路進行系統復位等操作，以恢復系統正常運行。

　　4. 系統復位：硬件看門狗在檢測到系統異常后會觸發系統復位操作，將系統恢復到初始狀態，以防止系統因異常情況導致的崩潰或死機。

　　5. 穩定性和可靠性保障：硬件看門狗的工作原理確保了系統的穩定性和可靠性。它能夠及時發現并處理系統異常，防止異常情況進一步擴大影響，保障系統長時間穩定運行。

　　硬件看門狗在實際應用中常見的問題及解決方案主要包括以下幾點：

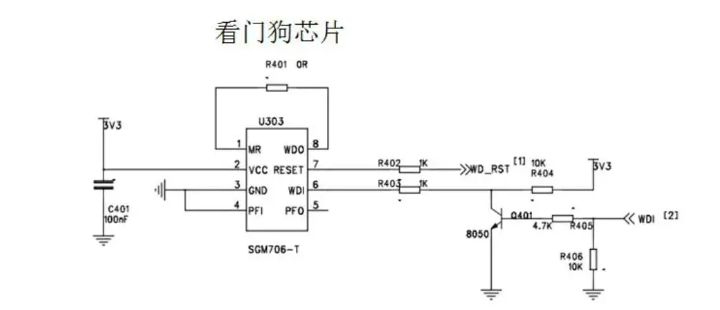

　　I/O引腳穩定性問題：看門狗電路系統的正常運行依賴于看門狗芯片與單片機的I/O引腳環節的正常運作。因此，針對I/O引腳環節進行具體分析和優化是必要的，以確保其穩定性。

　　抗干擾能力不足：隨著科技的發展，單片機系統不斷進步，但這也帶來了抗干擾能力不足的問題，這不利于智能設備的穩定運行。

　　電容值選擇不當：在使用電容濾波電路時，如果電容值選擇不合適，會導致看門狗不斷復位，尤其是在系統中還使用了看門狗電路的情況下，這個問題會更加麻煩。

　　CPU間共享資源互鎖：硬件看門狗問題往往是由CPU間共享資源互鎖造成的(即R狀態死鎖)。解決方法是在電路設計時放置一片硬件看門狗電路，目的是在系統“走死”后能強制系統重啟。

　　系統電壓不匹配：選擇看門狗時應根據系統內部的電壓軌來選擇電壓監控器，以確?？撮T狗電路與MCU或DSP的驅動電壓相匹配。

　　軟件進入死循環：當MCU無法正常工作且其片內看門狗功能也無法復位時，軟件可能會進入死循環。在這種情況下，具有集成看門狗功能的設備可以提供幫助。

　　復雜系統的啟動問題：在使用較復雜的系統，如Linux、安卓等時，啟動過程中可能會遇到硬件看門狗的應用問題。

　　硬件看門狗通過定時監測系統狀態、及時發現并處理異常情況，保障了計算機系統的穩定性和可靠性，是計算機系統中不可或缺的重要組件之一。
